エア・セーブ

シートシャッター・ビニールカーテンエア・セーブ

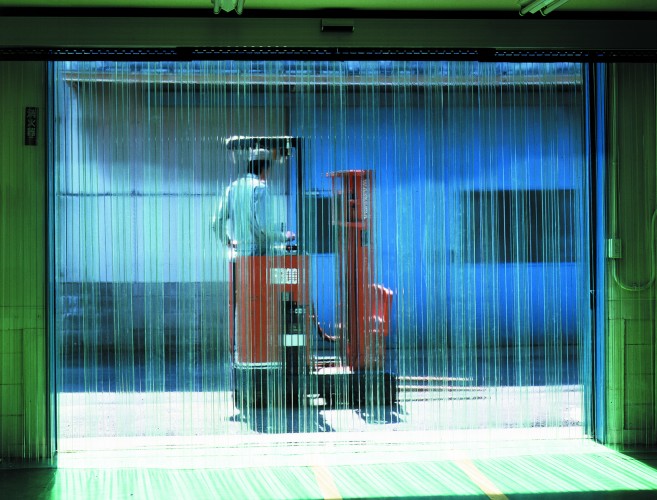

外気の侵入を防ぎながら通り抜けは自由。省エネ、防塵、防虫などに効果を発揮するビニールカーテン。 エネルギーロスを防ぎ、働きやすい環境を創りだします。

省エネルギーを推進

開閉が迅速に行われるので冷気、熱気の逃げも少なく、冷房効果を高めエネルギーロスを防ぎます。また保冷室などの間仕切に使用すれば、温度の異なる保冷室が簡単に実現できるなど、省エネ対策に威力を発揮します。

快適な環境を提供

外気をほとんど遮るため冷房効果がそこなわれず、働く人にやさしく、作業効率の向上に大きく貢献します。また透明で見通しがよいので、出入口の安全確保も容易。建物の採光性、防塵、防虫、遮音などに優れ、明るく安全で働きやすい環境を創出します。

消防庁認定の防炎タイプも

安全性の見地から特に防煙が必要とされる工場、倉庫には、防炎タイプのシートをご用意しています。また一般のタイプをはじめ耐寒タイプ、オレンジ色の防虫タイプ、スモークタイプなど、用途や目的に会わせて最適のシートをお選びいただけます。

簡単な施工、メンテナンスコストも経済的

取り付け、取り外しは極めて簡単。大きな改造工事は不要で、既設の建物にそのまま設置できます。取り付け後の維持管理費も少なく、耐久性にも優れ経済的です。

用途

タイプバリエーション

電動タイプ ME

電動で<エア・セーブ>全体が移動レールに沿って開閉します。センサによって自動ドアと同じように開閉できるので、車両等の出入りが乗車したまま可能です。

姿図

厚さ×幅 完全オーバーラップ 2/3部分ラップ 1/2部分ラップ
2mm×200mm 5.1kg − 3.5kg
3mm×200mm 7.7kg − 5.3kg
2mm×300mm 5.0kg 4.0kg −
3mm×300mm 7.5kg 6.0kg −
電源 AC100V±10V 3A 50/60Hz
開閉速度 開閉共 全速行程は単独無段階調整可能 100mm/秒〜500mm/秒
消費電力 50W ドア開閉時(停電時5W・ロック無TC、13W・簡易ロック付KC)
使用環境 温度0〜+40℃ 湿度25〜75% 結露がないこと
駆動方式 タイミングベルト方式

フラットタイプ

リブ付きタイプ

スライドタイプ MC IC

手軽で<エア・セーブ>全体を移動レールに沿って開閉します。出入りが頻繁な時、出入口全てを開放したい時に便利です。もちろんハンガーの着脱は自在です。

姿図

仕様

厚さ×幅 完全オーバーラップ 2/3部分ラップ 1/2部分ラップ
2mm×200mm 5.1kg − 3.5kg
3mm×200mm 7.7kg − 5.3kg
2mm×300mm 5.0kg 4.0kg −
3mm×300mm 7.5kg 6.0kg −
金具重量

取付け様式 完全オーバーラップ 2/3部分ラップ 1/2部分ラップ
固定タイプ
(幅200mm) 3.2kg − 2.6kg
スライドタイプ
(幅300mm) 3.0kg 2.5kg −
シート重量

取付け様式 完全オーバーラップ 部分ラップ
固定タイプ 4.5kg 4kg
スライドタイプ 6.5kg 6kg

フラットタイプ MC

リブ付きタイプ MC

フラットタイプ IC

リブ付きタイプ IC

固定タイプ MB IB

取付け金具のフレームは固定式ですが、ビニールシート上部の止め金具・ハンガーは着脱自在です。シートの清掃や交換に便利です。

姿図

仕様

厚さ×幅 完全オーバーラップ 2/3部分ラップ 1/2部分ラップ
2mm×200mm 5.1kg − 3.5kg
3mm×200mm 7.7kg − 5.3kg
2mm×300mm 5.0kg 4.0kg −
3mm×300mm 7.5kg 6.0kg −
金具重量

取付け様式 完全オーバーラップ 2/3部分ラップ 1/2部分ラップ
固定タイプ
(幅200mm) 3.2kg − 2.6kg
スライドタイプ
(幅300mm) 3.0kg 2.5kg −
シート重量

取付け様式 完全オーバーラップ 部分ラップ
固定タイプ 4.5kg 4kg
スライドタイプ 6.5kg 6kg

フラットタイプ MB

リブ付きタイプ MB

フラットタイプ IB

リブ付きタイプ IB

折りたたみタイプ MA

折りたたみタイプ MA

シートタイプ

シート重量

シート㎡重量(レール込み) 約2.5 kg
※W10000(片開き)、W20000(両開き)は1スパンの最大製作寸法です。

設計範囲

直線仕様および曲線仕様
開口高さ H4000
開口幅 W10000(片開き)
W20000(両開き)
※W10000(片開き)、W20000(両開き)は1スパンの最大製作寸法です。
※屋内専用(外部に面した場所は設置不可)

種類

フラットタイプ

リブ付きタイプ

特長・用途

透明・一般

透明・一般

工場、倉庫、配送センターや冷凍庫、冷蔵庫などの中扉、間仕切りに。静電配合のためクリーンルーム・コンピュータ室・化学薬品工場などの先端技術関係に有効です。

防虫

衛生管理を必要とする食品工場、医療品工場、飼料工場などの出入口、間仕切りに。また夜間作業の防虫用として最適。

防虫オプトロン

防虫と用途は同じですが、消毒メーカーが開発した特殊商品です。特に衛生管理を必要とする食品工場などの外部に面する出入口に。また夜間作業の防虫用として最適。

防炎

防炎を必要とする工場、倉庫の出入口、間仕切りに。特に火を使う工場や作業場の出入口や間仕切りに最適。

防虫防炎

抗菌タイプ、用途は一般、防虫と同じ。

耐寒

冷凍倉庫、冷蔵倉庫や寒冷地の工場、倉庫などの出入口、中扉、間仕切りに。また冷凍食品工場の出入口、間仕切りに。

スモーク

食品、医薬品、フィルム工場などの紫外線遮断や西日よけを要求される工場や倉庫の出入口、間仕切りに。

ウェルディング・ブロンズ

火花等の有害な紫外線の遮断用、また西日などの日除けに有効です。

静電透明シート使用

防虫オプトロンシート使用

静電透明シート使用

静電防虫シート使用

前室間仕切例

機械設備ブース例

防虫間仕切例

店舗設置例
