セミエアタイトタイプ

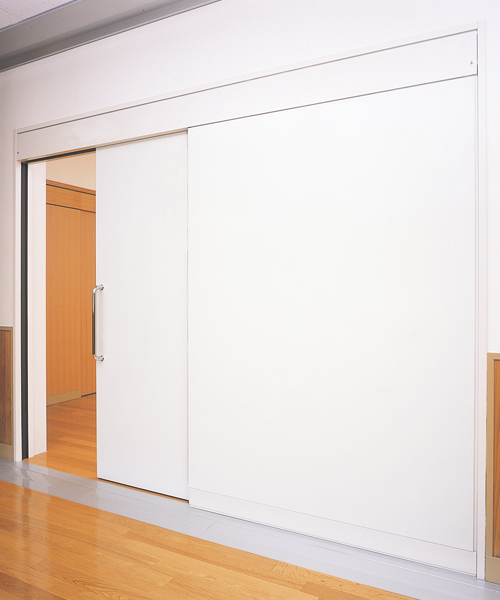

自動閉鎖装置付引戸 カームスライダーセミエアタイトタイプ

気密性能A-3等級をクリアした「セミエアタイトタイプ」。医療、食品関連施設など気密性能が求められる場所に最適な引戸です。

スチール枠 130見込
ステンレス枠 130見込

設計範囲・仕様

片引き

鋼製扉

●は標準 ○はオプション
※木目鋼板t0.6は受注生産のため、当社担当までご相談ください。

通気量測定結果

※セミエアタイトタイプは、開閉時の操作は重くなります。

ランマバリエーション

R1 標準MH=210

R2 標準MH≦600

扉バリエーション

H1

フラッシュ

H2

小窓付

H4A

縦長小窓付

H6

丸窓付
W5=500×800

H6

丸窓付
W6=φ800

小窓・ガラリバリエーション

アルミ小窓

スチール小窓

アルミガラリ

スチールガラリ

小窓、ガラリ標準寸法

DW寸法 小窓寸法KW×KH ガラリ寸法GW×GH 備考
730≦DW<830 200×800 200×670 小窓・ガラリ付の框寸法 A≧150、B≧200、C≧150+のみこみ寸法
ブラインド小窓の框寸法 A≧150、B≧150、C≧150+のみこみ寸法
830≦DW<1130 200×800、500×800 200×670、500×310
1130≦DW<1460 200×800、500×800、800×310 200×670、500×310

カラーバリエーション

標準色(単色)

クリームホワイト

クリーム

スイートホワイト

スノーホワイト

木目柄(木目鋼板)

ライトバーチ

ナチュラルバーチ

ミディアムオーク

アプリコットメープル

キャメルメープル

ウォールナット

メープルペール

準標準色

BC-21

BC-22

BC-23

BC-24

BC-25

BC-26

BC-27

BC-28

BC-29

BC-30

BC-31

BC-32

BC-33

BC-34

把手(ドアハンドル)

標準仕様

オプション(抗菌把手)

錠前

外側

シリンダー

表示錠

ダミーシリンダー

セミリバーシブルシリンダー

内側

サムターン

大型サムターン

大型サムターン45°

ステンレスプレート

両側

SLB-30
表示錠(樹脂製)
大型樹脂サムターン

錠前組み合わせ表

美和ロック製U9シリーズを標準仕様としています。
大型サムターン45°の場合、全開時の扉引残しは125mmとなります。
実物の色と異なる場合がございます。あらかじめ御了承ください。

駆動方式

油圧式

●閉じはじめ、閉じきる手前でゆっくり閉まり、その中間で比較的速くしまる3速動作が可能です。
●閉じはじめの速度をほとんど停止に近い微動に設定することが可能です。
●全開放時の状態を保つストップ装置を標準装備しました。

開放方式

手動

駆動方式 (閉鎖方式)

油圧式 自動閉鎖

制動装置

駆動装置一体型ブレーキ

作動

速度調整可能

セミエアタイト 両面戸袋納まり CS-13 F1R1

引戸部

片引き

セミエアタイト 三方枠戸袋なし納まり CS-13 F4R1

引戸部

片引き

後付タイプ トイレブース(PC)納まり

引戸部

片引き
