エスプリ

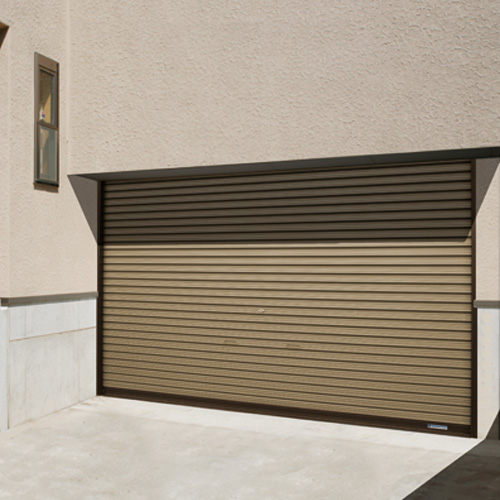

ガレージシャッターエスプリ

建物や住む人のライフスタイルにうまくマッチするガレージシャッター。
それは、ガレージが単に車を置くスペースではなく、ガレージライフを楽しむ空間になるということ。
《エスプリ》はこだわりました。

電動/手動
スチール(防火設備対応)
最大有効間口3.11m

高速開閉(電動)

高速開閉/約2倍の速さ

新型は従来品に比べ、開スピードが約2倍。高さ2.5mの開口部の場合、約14秒でシャッターは全開します。閉まるときは安全を考慮して、従来品同様のスピードとなります。

カードリモコン セレカード(標準装備)

ワンタッチで楽々開閉。
本体5色と、レザージャケット6色から、お好みのみ合わせで選択できます。

車載用自動開閉リモコンセレクルーズⅡ(標準装備)

クルマのUSB電源ソケットに差し込むだけで、エンジンをかけると、シャッターが開きます。

ワイヤレス押しボタンスイッチ セレアーキ(オプション)

らくらく開閉の電動式なら操作はスイッチひとつでOK。配管・配線工事が不要で低コスト、短納期で導入可能。建物意匠に合わせてカラーが選べます。

障害物感知装置(電動)

光電管センサ式

地面から50cmの位置で両サイドのレールに光電管センサを設置し、シャッターに触れることなく障害物を感知することでシャッターが停止します。

負荷感知式

座板に障害物が接触すると送受信により制御盤が働き、降下中のシャッターを反転上昇し、停止させます。

機能の劣化を防止するラッピングチューブ(スタンダードタイプ)

シャッターを巻き取る主要機構部を、PET素材でカバーしました。スプリング、ホイール、シャフトを錆による機能劣化から守り、永く美しく使えるように配慮しています。

気になる音を低減、静音設計

開閉音、風打音を抑えるためガイドレールに専用消音帯を装備。また手動タイプの座板には樹脂製キャップを採用しました。

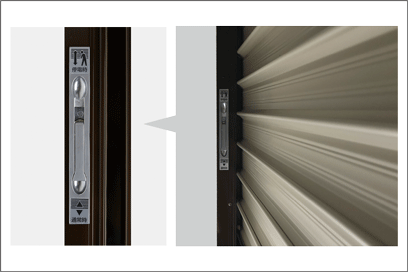

手動切替カンタン操作(電動)

停電時でも、全開・全閉しているシャッターはレールのサイドに設置している手動切替レバーにより、手動で開閉が可能となります。

夜間でも使いやすく、鍵穴部に蓄光(手動)

カギはディンプル錠。鍵穴回りには、夜間の暗闇でもキーが差し込みやすい蓄光素材を採用しています。

軽い操作性を確保、ワイド手掛け(手動)

手動タイプは、開閉しやすいワイド手掛けを採用しました。

標準色

ミストシルバー

スタンダードタイプ



エコノミータイプ/防火設備タイプ

ヘイゼルステン

スタンダードタイプ



エコノミータイプ/防火設備タイプ

フロストホワイト

スタンダードタイプ



エコノミータイプ/防火設備タイプ

ウッドテイスト(木目カラー鋼板)

ミディアムオークFe

スタンダードタイプ



エコノミータイプ/防火設備タイプ

ブランチークFe

スタンダードタイプ



エコノミータイプ/防火設備タイプ

施工例

タイプバリエーション

タイプ 開閉スピード 障害物感知装置 カラー
〔電動〕スタンダードタイプ、エコノミータイプ、防火設備タイプ 14秒/2.5m(開)、25秒/2.5m(閉) 光電管センサ式 + 負荷感知式 標準色3色、ウッドテイスト2色
〔手動〕スタンダードタイプ、エコノミータイプ 標準色3色

仕様

設計範囲

電動:W1.4〜3.2m、H1.5〜3.5m
手動:W0.8〜3.2m、H0.8〜4.0m
詳細はカタログをご覧ください。

耐風圧性能

500Pa

スラット

スタンダードタイプ、エコノミータイプ:カラー鋼板(t0.4・t0.5)
防火設備タイプ:カラー鋼板(t0.8)

ガイドレール、座板

スタンダードタイプ:アルミニウム合金押出形材
エコノミータイプ、防火設備タイプ:カラー鋼板

ケース

スタンダードタイプ、エコノミータイプ:カラー鋼板(t0.4)
防火設備タイプ:カラー鋼板(t0.8)

ラッピングチューブ

スタンダードタイプに標準装備

障害物感知装置(電動)

光電管センサ式+負荷感知式

リモコン(電動)

セレカード:1個、セレクルーズⅡ:1個

設計耐用回数・年数
(作動不良を起こさない状態)

10000回開閉・10年
・「 設計耐用回数・年数」は保証値ではありません。保証期間については「製品保証」を参照してください。
・「設計耐用回数・年数」はお客様による適切な維持・管理とお手入れを行い、かつ専 門技術者による定期的なメンテナンス(定期交換部品の交換、注油、調整など)を実 施した場合の数値です。なお、沿岸部、温泉地帯、化学・薬品工場などの腐食性環境や、大気中の砂塵、煙などが商品に付着する場所、および高温、低温、多湿などの使用環境下では、記載数値を満足しないことがあります。

使用条件

周囲温度 -10℃~+40℃(凍結を除く)
周囲湿度 RH80%以下
周囲環境 粉塵、有害ガス、結露、凍結のないこと
