手すり付笠木KOA型・DOA型・MOA型

手すり・笠木手すり付笠木KOA型・DOA型・MOA型

手すり付笠木を一体型に、工場でプレ加工して出荷、現場での加工・取り付けを簡略化しています。格子のデザインは各種格子から目隠しまで、豊富なバリエーションから建物のデザインに合わせてお選びいただけます。

手すり形状

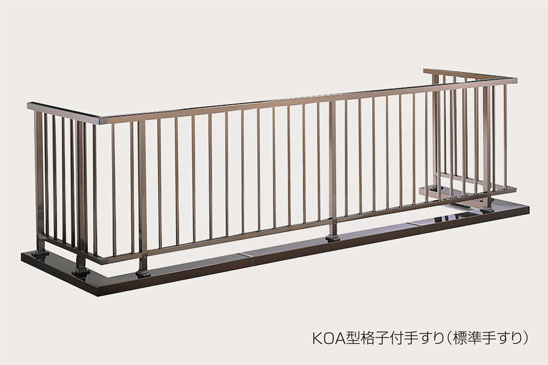

標準手すり

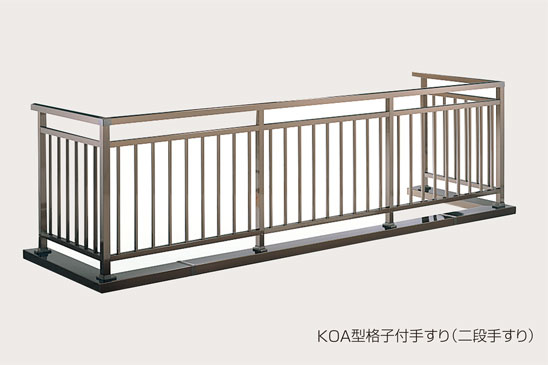

二段手すり

トップレール

手すり形状

手すり形状は角型、楕円型、丸型の3種類からお選びいただけます。

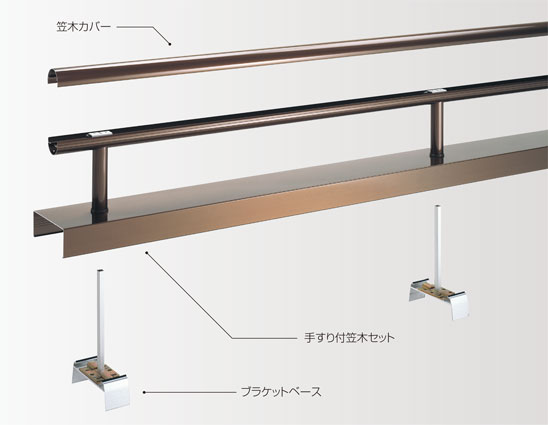

一体型の手すり付笠木セット

■4m一体の「手すり付笠木セット」
・「手すり付笠木セット」は最大4.095mmまでジョイントなしの納まりを可能にしています。

■当社独自のブラケットベース構造
・手すりの柱基礎部は「べース」と「ブラケット」を一体化した、当社独自のブラケットベース構造です。柱基礎部にブラケットを設置することで、全体のブラケット数が少なく、レベル調整も容易になっています。
・手すり芯と笠木芯をずらす事の出来る「芯ずれ仕様」を用意しました。

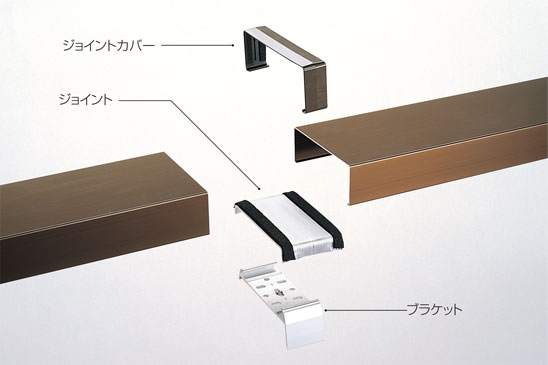

ジョイント部

・笠木のジョイント部分は「ジョイント」と「ブラケット」を一体化したジョイントブラケット構造です。レベル調整が容易で施工性が良く、また「ジョイントカバー」の併用で防水性とデザイン性を両立しています。

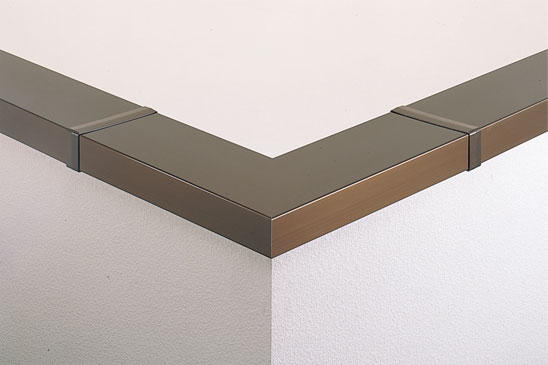

コーナー

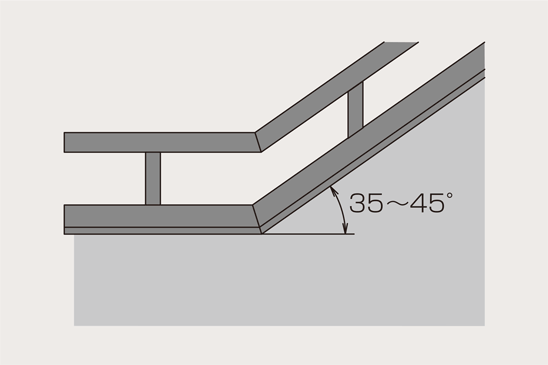

・笠木セットコーナー部分は接着仕様、溶接仕様の2種類。90度コーナー、変角コーナー、のほかに親子コーナー(幅の違う笠木の組み合わせ)、またALC板仕様の特殊形状コーナーにも対応します。

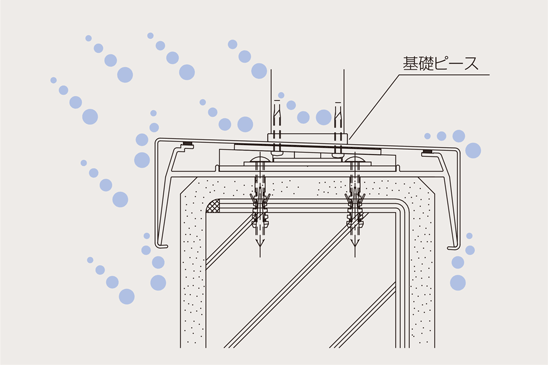

防水対策

・笠木と躯体との間に空気層を作ることによって、内部の水分をすみやかに蒸発させます。 トップレール柱と笠木の接合部は、防水シートを施した基礎ピースにより防水対策をしています。
※本製品には完全な防水機能はありません。施工する前に躯体天端は必ず防水処理してください。

笠木

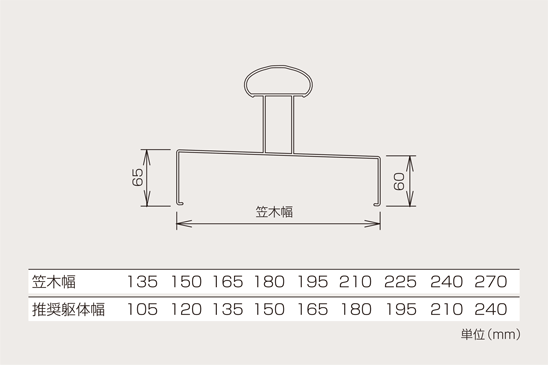

・笠木幅は135〜270mmの9種類を用意しました。

■エンドキャップ部
手すり端面はプラスチック製エンドキャップ、笠木端面はアルミ板製エンドキャップおよびコーキング受けにより、さまざまな納まりに対応できます。

デザイン柱

・アルミ鋳物製のデザイン柱です。柱付にすると手すりの高さを250mm、300mm、と変えることができます。

柱の種類(MOA型トップレール手すりのみ)

・柱は丸柱、角柱の2種類を用意しました。
(埋込部の柱は、角柱になります)

格子バリエーション

格子は17種類の中からお選びください。

シースルーパネル格子

※設置高さ制限:7m以下
※カラーはステンカラ―(U4)のみ
※ポリカーボネート樹脂板8.0mm

粗目横格子

※設置高さ制限:7m以下
※カラーはステンカラ―(U4)のみ

テクモク横格子105

※設置高さ制限:7m以下
※カラーはステンカラ―(U4)のみ
※格子は木材・プラスチック再生複合材テクモク

テクモク横格子45

※設置高さ制限:7m以下
※カラーはステンカラ―(U4)のみ
※格子は木材・プラスチック再生複合材テクモク
※後付工法ICアンカータイプは、対応しておりません。

アルミ横格子

※設置高さ制限:7m以下
※カラーはステンカラ―(U4)のみ

目隠し格子

アルミ積層板3.0mm
※設置高さ制限:25m以下

目隠し格子

アルミパンチングパネル2.0mm
※設置高さ制限:25m以下
※φ5×ピッチ8mm、60°千鳥

ガラス目隠し格子

ガラス厚6.8mm用
※設置高さ制限:25m以下
※ガラスは別途手配です

目隠し格子

※設置高さ制限:7m以下
※ポリカーボネート樹脂板:マット3.0mm

直線格子

※設置高さ制限:43m以下

千本格子

※設置高さ制限:43m以下

ダイヤクロス洋風格子

※設置高さ制限:43m以下
※安全性を考慮した裏面ネット付を用意しています。写真は裏面ネット付

ダイヤクロス和風格子

※設置高さ制限:43m以下
※安全性を考慮した裏面ネット付を用意しています。写真は裏面ネット付

目隠し格子

アルミパンチングパネル3.0mm
※設置高さ制限:7m以下
※φ5×ピッチ8mm、60°千鳥

目隠し格子

アクリル樹脂板3.0mm
※設置高さ制限:7m以下

細横格子

※トップレール手すりのみ

オフセット目隠し格子

※設置高さ制限:7m以下
※トップレール手すりのみ

コーナーバリエーション

コーナーの納まりは、3種類あります。

笠木通し角柱コーナー

柱通しコーナー

柱無90度コーナー

2段手すりも可能です

その他のコーナー

変角コーナー

※目隠し格子の場合でも、コーナー部分は、直線格子になります。

Rコーナー

2段手すりも可能です。

トップレール

Rコーナー

変角コーナー

カラーバリエーション

色は6色の中からお選びください。

ブロンズ(B1)

ビューブラウン(B3)

ブラック(T1)

シルバー(S1)

ホワイト(W1)

ステンカラー(U4)
