パネルーラ Sタイプ

横引きパネルシリーズパネルーラ Sタイプ

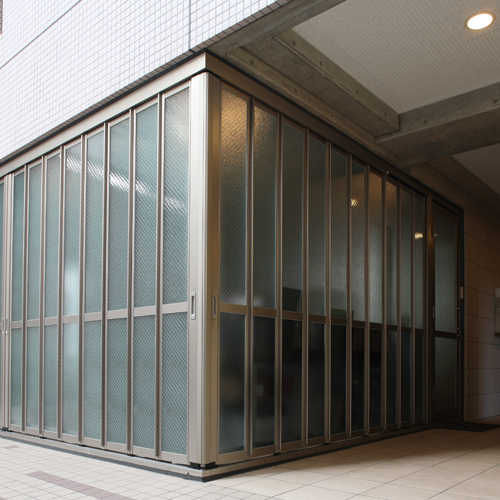

折りたたみ式の横引きパネルシャッター。
アルミ枠にガラス、アクリル板、化粧合板などのはめ込み材がお選びいただけます。

特長

●ハンガーレールとハンガーローラによる上部吊り方式のためパネルの開閉は軽快でスムーズ、耐久性、操作性にも優れています。
●アコーディオンのように折りたたんだり引き伸ばしたりする構造ですから、有効間口を広くとることができます。
●ガラスやアクリル板をはめ込み材として使用すれば採光性や透視性も得られ、明るい空間、見せる空間を演出できます。
●設計プランや演出イメージに合わせて、パネル枠の特注カラーおよびはめ込み材の特注オーダーも対応いたします。

仕様

駆動方式

・折畳み
・納まり:直線タイプ、Rタイプ、コーナータイプ
◆連装仕様
※一部のタイプを除く
◆耐久性:10,000回開閉

基本性能

耐風圧性能:400Pa以上(H=3000mm)
設置環境条件:温度-10℃〜+40℃、湿度85%RH以下(但し化学工場などの有毒ガスなどによる空気汚染地域や粉塵発生環境を除きます。)。

構成部材

※Rタイプの納まりと凹型可動式レールは220mm以下
下部レール種類:凹型標準/凹型テーパ付/凹型取り外し収納式/凹型可動式/凸型レール

カラーバリエーション

はめ込み材:透明綱入りガラス(6.8mm)
パネル枠色:シルバー

はめ込み材:透明ガラス(3mm)
パネル枠色:ブロンズ

はめ込み材:エッチングガラス(5mm)
パネル枠色:ブラックつや消し

はめ込み材:上/アクリル板(3mm)
パネル枠色:ジュラクオン焼付塗装

はめ込み材:透明綱入りガラス(6.8mm)
パネル枠色:シルバー

丁番タイプ

ジョイント丁番は、2タイプを用意。Bタイプは片リブ(H=3000まで)、Cタイプは両リブ(H=4000まで)。開口高さ4000mmまで対応できます。また、吊元側障子に自動ラッチ、吊元枠に回転ストッパーを設けることも可能です。

Bタイプ

Cタイプ

設計許容範囲

※RIEF屋外仕様はCタイプのみ
※RIEF屋外仕様(Cタイプ屋外)は3.0mまでとなります。

凹型標準レール

凹型テーパ付レール/凸型レール

凹型取り外し収納式レール

凹型フタ付可動式レール
