住宅用オーバースライディングドア

  1. トップ
  2. 製品情報
  3. シャッター
  4. オーバースライディングドア
  5. 住宅用オーバースライディングドア
  6. フラットピット
フラットピット

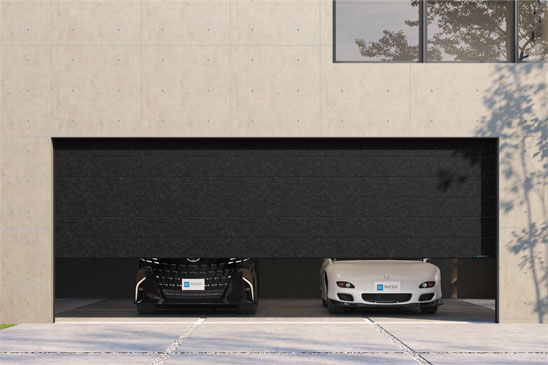

住宅用オーバースライディングドアフラットピット

美しいこと。機能的であること。心地よくくつろげること。 大好きな愛車を飾る趣味のスペースだからこその、徹底したこだわり。文化シヤッターの〈フラットピット〉はスタイリッシュ、スピーディ、シンプル、セーフティ、スモール/スペース、セキュリティの6つのSをベースにした、ガレージドアです。その卓越したクオリティがあなたのイメージをさらに広げ、快適で心地いいガレージライフをお届けします。

標準仕様
防火設備仕様

Stylish 〜シンプルで美しいフェイスデザイン〜

本体には、フラットで美しい質感のアルミ製パネルを採用。
独自のパネルジョイント構造により、これまにでにないスッキリとしたフェイスデザインで、建物の外観に自然に調和します。
また、アルミ製フルカバーレールや機構部スプリングカバーを採用し、カラーリングをブラックで統一。室内側のデザインにもこだわりました。

標準カラー

近代建築のあらゆるデザインにフィットする、シンプルで美しいステンカラーを採用。上質で、個性的な住宅の外観にもさりげなくマッチします。

シルバー塗装

高輝度で深みのあるメタリック調です。ハイグレードなガレージにピッタリのオーダー仕上です。

パネルオーダー特殊塗装

木目調・大理石調の9種類の特殊塗装をラインナップ。日本の多湿な環境で安定仕様のできる、耐候性の高い塗装です。

赤御影(BD-1)

白御影(BD-2)

黒御影(BD-3)

マホガニー(BM-1A)

マーブル(BM-2A)

杉柾(BM-3A)

チーク(BM-4A)

オーク(BM-5A)

桧(BM-6A)

デザイン窓

パネルにデザイン窓を加えることで、フェイスデザインにアクセントを付けることができます。
ガレージの表情がいっそう豊かになるとともに、ガレージ内に明るさをもたらします。
※お客様のお好みでデザイン窓の配置ができますが、条件がありますのでご確認ください。

ミスティスモーク×角窓
シンプルでスタイリシュな角型。シックな塗装にアクセントとして加えることで、より一層高級感を際だたせます。

《外観》

《内観》

クリア×端部長方形窓
都会的でクールなイメージの端部長方形窓。フラットなパネル全面に最もふさわしいデザイン窓です。

デザイン窓・バリエーション

角窓(80×80)

端部長方形窓(512×80)

長方形窓(500×80)

丸窓(80Φ)

端部長丸窓(512×80)

長丸窓(500×80)

デザイン窓・カラーバリエーション

ナチュラルな光が差し込むクリア、目隠し効果のあるマット、クールなトーンのミスティスモーク、
落ち着いた明るさのブラウンスモークの4色からお選びいただけます。

クリア

マット

ミスティスモーク

ブラウンスモーク

構造部へのこだわり

屋内側をスッキリ魅せる構造部カバー

室内側の巻き取り機構部を覆うスプリングカバーを標準装備。機構部をすべてカバーリングすることで屋内側はすっきりしました。

細部にまでこだわりのあるデザイン

垂直レール、水平レール、まぐさ、シール枠をすべてブラックで統一。また、デザイン性を考慮した専用金具・ボルトを採用しています。

Speedy & Silent 〜巻き取り式電動シャッターの約4倍の開閉スピード〜

オーバースライディングドアの特長である高速開閉により、高さ2.5mのガレージなら約14秒で
全開します。巻き取り式電動シャッターの約4倍の開閉スピードで、開閉時の待ち時間を短縮します。

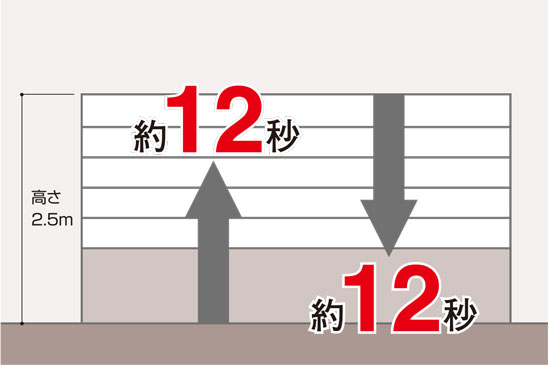

待ち時間の短い開閉スピード

高さ2.5mの開口部であれば、全開までわずか約14秒、
全閉までも約14秒と、ガレージ周りでの待ち時間を短縮します。

※開閉時間は測定値であり保証値ではありません。

開閉音を低減して静音化を実現

パネルの接続部分やローラに樹脂部材を採用、接触音・振動を低減しています。さらに、振動防止型の開閉機により、開閉動作をスロースタート・スローストップとするなど総合的な静音設計により、開閉音は約55dBとなりました。

※55dBは、小川のせせらぎと同程度の音です。10dB低減すると、人が感じる音の大きさは半減すると言われています。
※開閉音は測定値であり保証値ではありません。

Safety 〜きめ細かい安全性への配慮〜

独自のパネルジョイント構造により、パネル部に隙間ができないほか、
アルミ製フルカバーのガイドレールがローラ駆動部での指挟みを防止しています。
パネル降下中の挟まれ事故を防ぐために、<光電センサ式>の障害物感知装置を標準装備。
きめ細かな安全性への配慮を施しています。

隙間のないパネルジョイント

パネルの連結部は、独自のパネルジョイント構造により、隙間はごくわずか。屋外側から指を挟む心配がありません。

アルミ製フルカバーのガイドレール

アルミ製カバーを装備したガイドレールにより、レールとパネルの隙間に指が入りにくい構造です。

障害物感知装置

<光電センサ式>障害物感知装置を標準装備。フラットピットが降下中に、光電センサが障害物を感知すると、反転し上昇、全開にて停止します。床面から50cm、15cmの高さに設置します。

Simple 〜簡単な操作で便利な機能〜

<フラットピット>はシンプルで快適なガレージライフを追求。
選べるカードリモコンで、クルマの中から簡単操作。停電時の手動切り替え、自動ライト点灯と便利な機能を備えています。

カードリモコン(オプション)で簡単操作

開け閉めのたびにクルマを降りる必要がないので、雨の日も濡れることがありません。軽くて薄いカードタイプなので、携帯にも便利です。

停電時の際もワンタッチで手動開閉に切り替え

手動切り替えハンドルを引くだけで手動で開閉することができます。

トロリー解放錠(オプション)

ガレージにシャッター以外の出入口がない場合に、屋外側から手動開閉に切り替えができます。

ライト付きの開閉機

開閉時には、自動的にライトが点灯します。夜間のクルマの乗り降りや、車庫入れをサポート。

セレクルーズⅡ(オプション)

車のエンジンをかけると自動で開閉できる車載用リモコン。シャッター開閉の待機時間を短縮します。電源はUSBソケットから供給されるため、電池交換は不要です。

テンキースイッチ<マイタッチⅡ> (オプション)

テンキー操作が可能な壁付スイッチ。あらかじめ設定した4桁の番号で、シャッターを開閉します。鍵を持ち歩く必要もなく防犯性に優れています。

連動照明システム(オプション)

シャッター開閉に連動して照明を点灯させることができる制御盤です。照明器具は付属していません。

Small Space 〜ゆとりの空間を創出するコンパクトな納まりを実現〜

<フラットピット>の取付に必要なヘッドルーム、サイドルームは、ガレージシャッターの中でもトップクラスの省スペースを実現しました。
広い間口とコンパクトな納まりがゆとりあるガレージ空間を創造し、設計の自由度をひろげます。

最小250mmのヘッドルーム
独自のパネル設計と水平レールの組み合わせにより、ヘッドルームは最小250mmを実現しています。

サイドルームはわずか100mm
一体型アルミ垂直レールと溶接なしの施工により、サイドルームは最小100mm。

Security 〜快適なガレージライフを支える高い防犯機能〜

想定される侵入手口による攻撃に対して、5分以上かかって侵入できない場合、およそ7割が侵入をあきらめるというデータがあります。
<フラットピットBA>は、「防犯性能の高い建物部分の開発・普及に関する官民合同会議」で定められた防犯性能試験において、想定される侵入攻撃に対して5分以上防御する性能が確認された、CP認定品です。

防犯性能の高い建築部品とは

侵入窃盗に対する防犯対策の一部として平成14年11月に警察庁、関係省庁、関係民間団体による官民合同会議が設置されました。実際の犯罪手口を踏まえた攻撃方法に着いて試験を実施し、侵入者の侵入を「5分以上防ぐ性能」を有するものが「防犯性能の高い建物部品」として公表され、これが確認された製品を示すシンボルマークが作成されました。

「防犯性能の高い建物部品」は客観的に評価された防犯性能を有する製品で、侵入を完全に防ぐものではありません。また、侵入盗の破壊による製品の破損は犯罪行為ですので瑕疵担保責任には該当しません。通常のご使用での瑕疵担保補償は他の製品と同様に対応させていただきます。

防犯性能のポイント

①パネルの切り破り防止

本体のアルミパネルは、堅牢性が高い中空のホロー構造になっているので、切り破りに強く頑丈です。

②パネル端部のこじ開け防止

パネル端部にバールを差し込んでムリにこじ開けようとしても、<フラットピット>の構造上、侵入可能な隙間を開けることはできません。

③ボトムパネルのこじ開け防止

閉鎖時には、パネルに連結されたトロリーアームが外部からパネルの持ち上げを防止。侵入可能な隙間を作り出すことはできません。

④カギの不正解錠の心配無用

カードリモコンを使えば屋外側のスイッチボックスは設置不要です。カギのこじ開けの心配はありません。

※カードリモコンはCP認定品ではありません。
※屋外側にスイッチボックスを設置する場合、CP認定品の操作スイッチをご使用ください。

仕様の制限

フラットピットBAには以下の仕様制限があります

1)トロリー解放錠の設置はできません。
2)明かり窓(オプション)の床面から18m以下、ならびにパネル中央部1m範囲内への設置はできません。

防火設備仕様は標準仕様、BA仕様とは仕様が異なります。
必ず仕様をご確認の上、ご採用をお願いします。

国土交通大臣認定を取得

認定番号
  • EC-0070-1

認定の種類
  • 防火設備(準遮炎性能)

根拠条文
  • 建築基準法第64条及び建築基準法施行令第136条の2の3

防火設備仕様の適用範囲

対象:耐火建築物・準耐火建築物以外の建築物

防火地域では

延べ面積が50㎡以内の平屋建て付属建築物で、外壁・軒裏が防火構造のもの。(例:独立型のガレージ)

準防火地域では

地階をのぞく階数が2以下かつ述べ面積が500㎡以下の建築物で、外壁・軒裏を防火構造とし、外壁開口部には防火設備を設けるもの。

防火設備仕様の必要な開口部

防火設備仕様の装備

カードリモコン(オプション)

1点式押しボタンになります。

ライト付き開閉機

開閉機の型式が専用になります。

障害物感知装置

<光電センサ式>と<負荷感知装置>の2重の障害物感知装置を標準装備。

光電センサ式:15cmの高さに装備しています。
負荷感知装置:パネルの下に置き忘れた自転車等に当たると、パネルをストップ・反転上昇させます。

停電の際のワンタッチ切り替え

その他留意点

1)開閉速度:高さ2.5mの場合は、全開まで約14秒、全閉は約23秒です。
2)ガイドレールはスチール製のカバーになります。
3)サイドルームは最小120mmです。
4)ヘッドルームは最小270mmです。

仕様の制限

1)デザイン窓の設置はできません。
2)トロリー解放錠の設置はできません。
3)オプションが対応不可となります。
4)納まり寸法、設計範囲が標準仕様と異なります。

防火設備仕様は標準仕様、BA仕様とは仕様が異なります。
必ず仕様をご確認の上、ご採用をお願いします。

設計範囲

標準仕様

防火設備仕様

部材仕様

開閉機性能

電圧

単相100V

出力

最大200W(待機時5W)

周波数

50Hz/60Hz

開閉速度

(高さ2.5mの場合)上昇時約14秒、降下時約14秒(標準仕様)・23秒(防火設備仕様)

照明

ミラー付きハロゲンライプ12V20W

設計耐用回数・年数

10000回開閉・10年

●「設計耐用年数・回数」は保証値ではありません。保証期間については「製品保証」を参照してください。
●「設計耐用年数・回数」はお客様による適切な維持・管理とお手入れを行い、かつ専門技術者による定期的なメンテナンス(定期交換部品の交換、注油、調整など)を実施した場合の数値です。なお、沿岸部、温泉地帯、化学・薬品工場などの腐食性環境や、大気中の砂塵、煙などが商品に付着する場合、および高温、低温、多湿などの使用環境下では、記載数値を満足しないことがあります。

使用条件

周囲温度 -10℃〜+40℃(凍結を除く)
周囲湿度 RH80%以下
周囲環境 粉塵、有毒ガス、結露、凍結のないこと

耐風圧性能

750Pa

水圧転写塗装の塗膜性能

主な塗膜性能を表に示します。
試験結果は当社内試験によるものです。塗膜硬度が高いので傷が付きにくく、特に耐候性に優れています。当社シャッターに使われているカラー鋼板の塗膜硬度と同等の性能を有しています。
