マドマスターリード(木造・先付)

  1. トップ
  2. シャッター
  3. 窓シャッター
  4. マドマスターリード(木造・先付)
  5. マドマスターリード<スタンダードモデル>
マドマスターリード<スタンダードモデル>

マドマスターリード(木造・先付)マドマスターリード<スタンダードモデル>

●新築向けの先付タイプとリフォームに最適な後付タイプをご用意
●木造住宅用(ALC住宅、RC住宅への後付にも対応)
●シャッターボックスの出幅を抑えたモダンな外観
●スタンダードなスチールスラット
●電動タイプ、手動タイプをラインアップ

カラーバリエーション

型番

ブロンズ〔B1〕

ビューブラウン〔B3〕

シェイクブラウン〔B4〕

ブラック〔T3〕

型番

ホワイト〔W1〕

ホワイト〔W2〕

ステンカラー〔U4〕

外出先からも操作が可能

お手持ちのスマートフォンでご家庭内の窓シャッターをラクラク操作。HEMS(Home Energy Management System)にも連携可能で、エコ・防犯・防災に役立つ機能です。

スマートタイプ

家の外にいてもスマートフォンで開閉。
閉め忘れや、急な天気の変化でも安心です。
専用アプリでスマートフォンがリモコンに早変わり。
HEMS連携、スマートスピーカー連携でますます便利になります。

ワイヤレス集中制御システム 〈セレコネクト2〉

スマートフォンで窓シャッターをコントロールできる通信システムで、HEMS(ホーム エネルギー マネジメント システム)と連携も可能。 HEMSの標準通信規格である「ECHONET Lite」に準拠しているシステムは、業界初となっています。

専用アプリのダウンロード

セレコネクトをご使用頂くには、専用アプリが必要です。お客様ご自身で以下からダウロードしてください(無料)。

宅外モード

外出先で窓シャッターを操作するモードです。インターネット回線を経由して、スマートフォンとご自宅の窓シャッターを連携。窓シャッターの開閉状況も確認できます。

宅内モード

ご自宅で窓シャッターを操作するモードです。シャッターの開閉操作はもちろん、おこのみタイマー、おひさまタイマーといったすべての機能がお使いいただけます。
※スマートフォンをご自宅の無線LANルーターにWiFi接続する必要がございます。

最大32台まで一斉操作が可能

窓シャッター1台毎の個別操作はもちろん、家じゅうの窓シャッターを最大32台まで一斉に操作することができます。
例えば、1階にいながら2階の窓シャッターを開けたり、お出かけ前に玄関先で家じゅうの窓シャッターを一斉に閉めたりでできるので、
部屋毎に移動して操作する必要がなく便利です。

お好みでグループ設定・操作が可能

それぞれの部屋の窓シャッターを組み合わせて、任意のグループを設定することができます。
例えば、「1階の窓シャッター」「2階の窓シャッター」等、お好みのグループを設定することで、複数回操作する手間を省くことができます。

便利な多機能タイマー

家族のライフスタイルや生活シーンに合わせて、窓シャッターの開閉をタイマー設定により自動化することができます。朝は起床時刻にタイマーを
設定しておくと窓シャッターが自動的に開くので、自然光でさわやかに目覚めることができます。また、夜は帰宅時間が遅くなった場合でも、
設定時刻になると自動的に窓シャッターが閉まるので安心です。

半開操作

窓シャッターをワンタッチでお好みの高さまで開けることができます。 窓シャッターの高さを適度に調整することで、すだれのように他人の視線を遮ったり、外部からの日差しをコントロールできたりします。
半開操作の上昇時間・降下時間は、5〜35秒で設定が可能です。

スマートフォンで状態チェック

ふたつの方法で窓シャッターの開閉状態をスマートフォンで確認することができます。外出時でも防犯対策として有効です。
●メイン画面のアイコンで表示されます。アプリで操作する前にチェックできます。
●通知メールを設定すれば、登録したアドレスにメールが届きます。開閉動作ごとや決めた時間に定期的にメールでチェックできます。

防災・防犯に役立つ機能

台風や突風などの急な荒天時も、一斉に家じゅうの窓シャッターを閉めることができるので、飛来物による窓の破損を防ぎます。また、長時間ご自宅を留守にする際は、多機能タイマーにより窓シャッターが自動開閉することで、存在感を演出することができ、侵入抑止効果・阻止効果につながります。
防災と防犯の両面から住まいの安全を守ります。

屋内の配線が不要で、工期が短縮

従来のHAシステムのような窓シャッターと集中コントローラを接続する配線工事が不要です。
また、一台ずつに付属する個別の壁スイッチも無線になったので、配線工事にかかる工期を短縮することができます。

スマートタイプ(セレコネクト2)システム構成

スマートタイプ(セレコネクト2)対応機種一覧

操作のご注意/HEMSのご注意

<マドマスター・スマートタイプ(セレコネクト2)>のご注意
●ワイヤレス通信機2に登録できる窓シャッターは、最大32台です。
●複数のシャッターを選択し操作した場合、シャッターはメイン画面に表示されている順番で作動します

<HEMS>のご注意
●HEMSから可能な操作は、対応メーカーにより異なります。詳しくは、対応メーカーにお問い合わせください。
●対応メーカーと機種一覧(2018年10月現在)
 マドマスター・スマートタイプ各機種は、すべてHEMS連携できるわけではありません。

  パナソニック 三菱電機 NTT東日本
マドマスターリード
マドマスタータップ
マドマスタータップ2
マドマスターワイド
ヨコタテ
ブリイユBモデル
カルーチェ4
オートマンミニ2 2019年秋頃
  シャープ 西日本電信電話
マドマスターリード
マドマスタータップ
マドマスタータップ2
マドマスターワイド
ヨコタテ
ブリイユBモデル
カルーチェ4
オートマンミニ2

安全機能

障害物感知装置

障害物感知装置はシャッター降下中、幅木下部に障害物がはさまれると、シャッターが停止あるいは反転上昇するシステムです。万一の事故に備えた、ご家庭にやさしい設計です。 電源は、窓シャッターを動かすための電源から供給されています。電池などを使用していないので、電池切れで作動しないなどの心配がなく、また電池交換の手間や費用も不要です。

学習機能付き開閉機で障害物感知装置の感度向上

窓シャッターの降下中に、万一障害物をはさんだ時には、反転または停止させる感知感度を適切に保てるよう学習機能付き開閉機を採用。開閉動作を常に監視、学習し、最適な感度に自己制御します。

停電時は手動で操作

停電時でも全閉しているシャッターは幅木錠によって施錠されています。万が一シャッターを開けたい場合は、手動に切替えて操作することも可能です。

耐風圧性能

安心のスラット構造

①スラットフック
強風時にスラットがガイドレールから外れないよう「スラットフック」 を全機種に標準装備しています。単窓の場合は3階への取付も可能 な耐風圧強度800Pa(負圧)を確保しています。
②消音帯
特殊形状の消音帯は風でシャッターがバタつく音を軽減します。
③スラットカーテン スタンダードモデル
スラットカーテンは強風時も連結部のガタつきを抑える構造です。 また円滑で水溜まりができにくく、窓シャッターを開け閉めする際 の水滴飛散を低減します。

耐衝撃性能

飛来物から窓を守る

台風などの荒天候時、気を付けたいのが飛来物。窓が割れて隙間ができると、そこから入り込んだ強風で屋根に圧力がかかり建物被害につながります。窓シャッターは飛来物から窓の破損を防ぎ住まいを安全に守ります。

「開口部の防御」が強風時の建物被害軽減につながります

強風時における建築物の被害は「飛来物」を原因とするものが少なくありません。 飛来物によって開口部である窓が破損されると、飛散したガラスによる人的被害が危ぶまれるばかりでなく、 入り込んだ雨風が建物内部の損傷をもたらします。さらに隙間から強風が入り込むことで建物の内圧が上がり、 屋根が飛ばされるなど構造体の破壊にもつながる可能性も。 飛来物から開口部を守ることは人的被害の危険性を低減し、建物被害の軽減につながるのです。

試験映像

マドマスターリード<スタンダードモデル> 再生画像

当社は日本の民間企業として初めて、窓シャッターの飛来物よけの性能を確認するための耐衝撃性試験をASTM(アメリカ材料試験協会)規格で行いました。
加撃体射出装置(エアーキャノン)を用い、窓サッシの外障子中央に当たる位置に加撃体(2×4材、2kg)を時速約44kmで衝突させました。

試験の判定結果

スラット表面にへこみが生じましたが、スラットはガイドレールから抜けることはなく、サッシのガラス破損もありませんでした。 この結果、試験体であるマドマスターワイドは飛来物の衝撃から窓を防御する建築部品として有効であることが確認されました。

試験の条件設定(試験場所:日本建築総合試験所)

試験体

マドマスターワイド 先付
●W9尺サイズ
シャッター開口W=2527mm × H=2103mm
●W6尺サイズ
シャッター開口W=1617mm × H=2103mm
●ガラスの種類
フロートガラス

試験規格

ASTM_E1996※
加撃体:2×4材、2kg
衝突速度:約44km/h(12.2m/s)
※ASTM_E1996はハリケーン等を想定したアメリカ国内での規格です。

加撃体衝突位置

窓サッシの外障子中央

試験機器

加撃体射出装置(エアーキャノン)

設置時の作業しやすさ、設置後のメンテナンス性に配慮した設計で、
気になる工事期間にも余裕を持たせることが可能です。

ボックス部の段差を解消

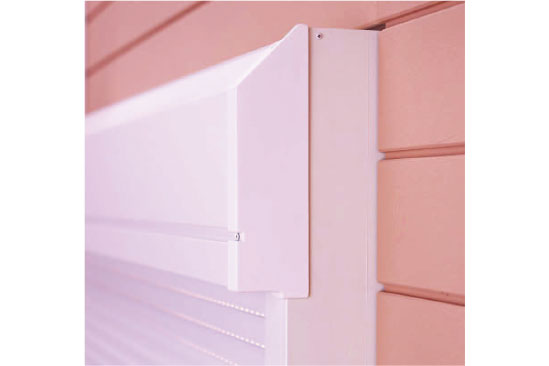

ボックス側面の段差をなくし、シーリング施工性を高め、外壁施工の容易性を向上しました。

電動タイプも簡単な初期設定

施工した時に行う初期設定は全閉後にスイッチを押す簡単設定です。施工からお引き渡しまでに日数が経っても設定は保持されています。

壁スイッチの設定は左右どちらでも

壁スイッチまでの配線ケーブルは窓の左右どちらでも設置できる長さにしています(単窓の場合)。少し離れた所に設置する場合は、交換用ケーブルもあります。標準装備している配線ケーブルはシャッター開口W≦2000の時、シャッター本体より約4m。シャッター開口W>2000の時、シャッター本体より約6mです。

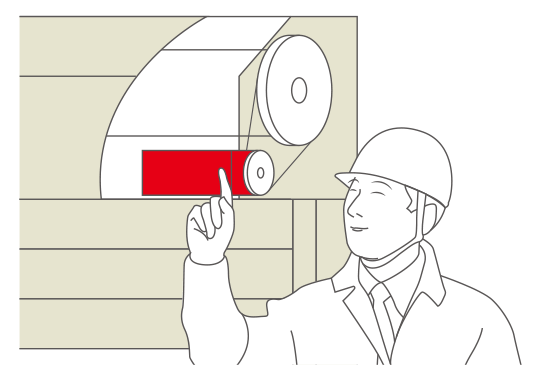

メンテナンスが容易な外装モーターを採用

メンテナンス性を考慮し、外装モーターを採用。万一のトラブルや点検の際にシャッターを外すことなくメンテナンスができます。
※オートマンミニはチューブラモーター

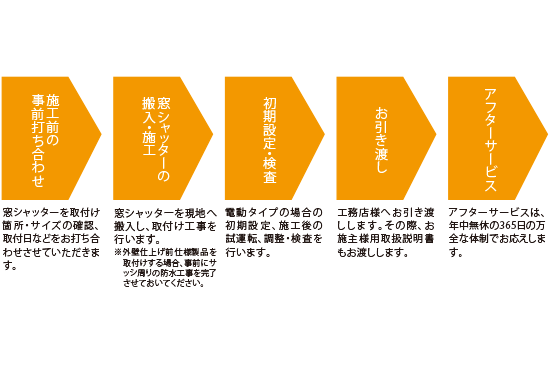

安心の責任施工体制

文化シャッターでは電動・手動などの製品タイプを問わず、窓シャッターの取付け工事は、当社専属の工事員による責任施工が可能です。当社の責任のもとでプロフェッショナルな工事員が担当しますので、安心してお任せください。

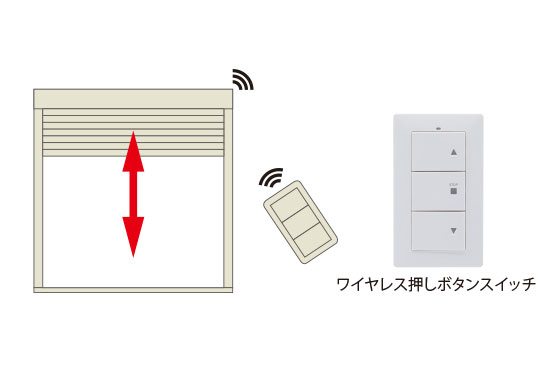

ワイヤレス押しボタンスイッチは壁穴不要、リフォームに最適

ワイヤレス押しボタンスイッチはスイッチの配線工事が不要なため、壁に穴を開ける必要がありません。新築時はもちろん、リフォームに最適です。

操作タイプ

電動スマートタイプ、電動HA+ワイヤレス、電動HA、
電動ワイヤレス、電動標準

間口モジュール

関東間、関西間、九州・四国間、メーターモジュール

使用対象

木造在来工法、2×4工法
各工法とも地上3階以下 連窓の時は2階まで
(連窓のシャッター開口Wが4000mmを超える場合は
1階まで)

耐風圧強度

単窓…800Pa(負圧):地上3階まで
連窓(シャッター開口W≦4000)
  …600Pa(負圧):地上2階まで
連窓(シャッター開口W>4000)
  …400Pa(負圧):1階のみ

適応サッシ

内付、半外付、外付、2×4

部材仕様

名称
  • スラット

  • シャッターケース

  • 外枠、ガイドレール、 下枠、幅木

材質
  • カラー鋼板

  • ケース材:カラー鋼板、化粧キャップ:AES樹脂

  • アルミ押出形材

モータ

使用電圧…AC100V(50/60Hz)
消費電力…35W
定格出力…7.5W
※モータは外観右側になります。

ワイヤレス押しボタン スイッチ

使用電池…コイン形リチウム電池
CR2450型×1個
到達距離…10m
