ポルティエ

フラットガレージシャッターポルティエ

フラットに拘ったフェースデザインが洗練された感覚を醸し出し、外観にマッチしたカラーバリエーションが住まいとの一体感を演出します。 Portier(ポルティエ):フランス語で屋敷正面の守衛、門番などの意味

電動(内巻専用)
スチール(防火設備対応)
最大有効間口6.3m

フラットデザイン

創り上げたのは”品格”

フラットだからガレージの美しさが際立ちます。
新型フラットは1枚1枚が平らで、段差のないフラットサーフェスデザイン。見た目の印象は新鮮かつ美麗。フラットなゆえ、ほこりや水滴の溜まりも少なく、長期にわたって美しさを保ちます。

快適開閉

カードリモコン セレカード(標準装備)

ワンタッチで楽々開閉。
本体5色と、レザージャケット6色から、お好みのみ合わせで選択できます。

車載用自動開閉リモコン セレクルーズⅡ(標準装備)

クルマのUSB電源ソケットに差し込むだけで、エンジンをかけると、シャッターが開きます。

ワイヤレス押しボタンスイッチ セレアーキ(オプション)

らくらく開閉の電動式なら操作はスイッチひとつでOK。配管・配線工事が不要で低コスト、短納期で導入可能。建物意匠に合わせてカラーが選べます。

2台分のゆとりのあるスペース

最大間口6.3m

最大有効開口Wは6.3m まで対応可能です。車2台分のガレージでも1連で対応できますので、柱の無いスッキリとした空間が実現できます。

障害物感知装置・急降下防止装置

レール内蔵型多光軸センサ(標準仕様)

レールに内蔵された多光軸センサで開口部の障害物を感知。もしもの時でも人や車両等に接触することなくシャッターが停止します。また電源は本体側から供給しているため電池交換は不要です。

座板感知式障害物感知装置(防火設備仕様)

座板に障害物が接触すると送受信により制御盤が働き、降下中のシャッターを反転上昇し、停止させます。

ビームセンサ(防火設備仕様)

防火設備仕様は、座板感知式障害物感知装置に加え、ビームセンサで障害物を感知。もしもの時でも人や車両等がセンサを妨げることで、人や車両等に接触することなくシャッターは停止します。

急降下防止装置

万一の故障が発生してもシャッターが急降下しないよう、急降下防止装置を標準装備しました。

防犯性能の高い建物部品

「防犯性能の高い建物部品の開発・普及に関する官民合同会議」で定められた防犯性能試験を行い、想定される侵入手口による攻撃に対して5 分以上防ぐ性能を有することが確認された製品です。

防火性能

建設省告示第1360号に基づく例示仕様の防火設備仕様もラインアップ。スラットはスチール製t0.8㎜を使用、ガイドレールはスチール製t1.6㎜、ステンレス製t1.5㎜となります。

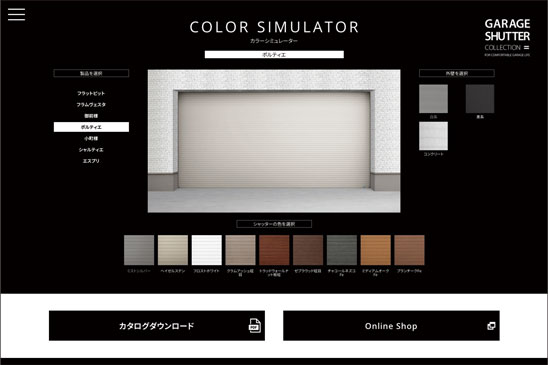

スタンダード

ミストシルバー

標準仕様(アルミレール)



防火設備仕様(スチールレール)



防火設備仕様(ステンレスレール)

ヘイゼルステン

標準仕様(アルミレール)



防火設備仕様(スチールレール)



防火設備仕様(ステンレスレール)

フロストホワイト

標準仕様(アルミレール)



防火設備仕様(スチールレール)



防火設備仕様(ステンレスレール)

ウッドテイスト(オーダーフィルム)

ライトウォールナット 柾目

ミディアムオーク 柾目

ブランチーク 板柾

トラッドウォールナット 板柾

ゼブラウッド 柾目

チャコールネズコ 柾目

ウッドテイスト(木目カラー鋼板)

ミディアムオークFe

ブランチークFe

施工例

タイプバリエーション

仕様 開閉スピード 障害物感知装置 カラー
標準仕様 26秒/2.5m(開閉) 多光軸センサ スタンダード、ウッドテイスト
防火設備仕様 26秒/2.5m(開閉) 座板感知式+ビームセンサ スタンダード

仕様

設計範囲

W1.0〜6.3m、H1.8〜4.0m
詳細はカタログをご覧ください。

耐風圧性能

750Pa

スラット

カラー鋼板(t0.8)
ウッドテイスト(オーダーフィルム):塩化ビニル樹脂(不燃)

座板

標準仕様:アルミニウム合金押出形材
防火設備仕様:アルミニウム合金押出形材+溶融亜鉛めっき鋼板(t1.2)巻き、アルミニウム合金押出形材+ステンレス鋼板(t1.5)巻き

ガイドレール

標準仕様:アルミニウム合金押出形材
防火設備仕様:溶融亜鉛めっき鋼板(t1.6)、ステンレス鋼板(t1.5)

ケース

溶融亜鉛めっき鋼板(t0.8)

障害物感知装置

標準仕様:多光軸センサ
防火設備仕様:座板感知式+ビームセンサ

リモコン

セレカード:1個、セレクルーズⅡ:1個

設計耐用回数・年数
(作動不良を起こさない状態)

10000回開閉・10年
・「 設計耐用回数・年数」は保証値ではありません。保証期間については「製品保証」を参照してください。
・「設計耐用回数・年数」はお客様による適切な維持・管理とお手入れを行い、かつ専 門技術者による定期的なメンテナンス(定期交換部品の交換、注油、調整など)を実 施した場合の数値です。なお、沿岸部、温泉地帯、化学・薬品工場などの腐食性環境や、大気中の砂塵、煙などが商品に付着する場所、および高温、低温、多湿などの使用環境下では、記載数値を満足しないことがあります。

使用条件

周囲温度 -10℃~+40℃(凍結を除く)
周囲湿度 RH80%以下
周囲環境 粉塵、有害ガス、結露、凍結のないこと
