浮力起伏式止水板｜アクアフロート

止水マスターシリーズ浮力起伏式止水板｜アクアフロート

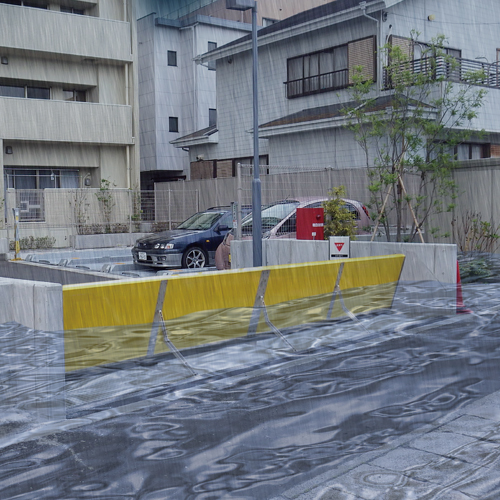

水の浮力だけで、自動で起立する起伏式止水板です。夜間や無人の施設でも安心です

最大止水高さ2000mm
浸水防止性能Ws-6相当

止水試験（広島市役所様、広島市水道橋局様）

浮力起伏式止水板｜アクアフロート 再生画像

水の浮力で作動する止水板。夜間や無人の施設でも安心、電源不要で大開口にも対応します。2018年2月、広島市役所様に設置し止水試験を行いました。

浮力起伏式止水板｜アクアフロート 再生画像

2025年4月、広島市水道局様に出荷予定製品の漏水試験を行いました。

特長

●浸入する水の浮力を利用し自動起立する仕組みのため、電源が不要。災害時に多い停電の際にも自動起立します。
●設計開口幅は1ｍ～10ｍまでの大開口に対応。建物のエントランスや駐車場の出入口等、用途に応じて設置が可能です。
●止水板の格納時の通過耐荷重は14トン。特注対応で25トンも可能。大型トラックが往来する場所にも対応します。

動作原理

主要設置場所

工場・倉庫・ビル・マンション・商業施設・公共施設・地下入口

施工例

仕様

製作可能範囲

W1000〜20000mm
H300～2000mm

止水高さ

300～2000mm

浸水防止性能

Ws-6相当

通過耐荷重

T-2、T-14、T-25

駆動方式

自動浮力式（浸水時の水位に追従）

ピット深さ

121mm以上（縞鋼板・ポルカプレート） ※石貼り仕上げのピット深さは、弊社担当にご相談ください。

止水パネル

ガラス長繊維強化プラスチック発泡体

ピット部

SUS304

表面仕上げ

ポルカプレート（タイル・石貼り対応可）

側板

SUS304（石貼り・強化ガラス対応可）

止水ゴム

EPDM

製造元

株式会社 宇根鉄工所

※ 浸水防止性能は実験値であり保証値ではありません。
※ 本製品は完全止水製品ではありません。
※ 止水ゴムは、10年に1回を目安として交換をお願いします。
