遮音エッジレスタイプSS-65EL

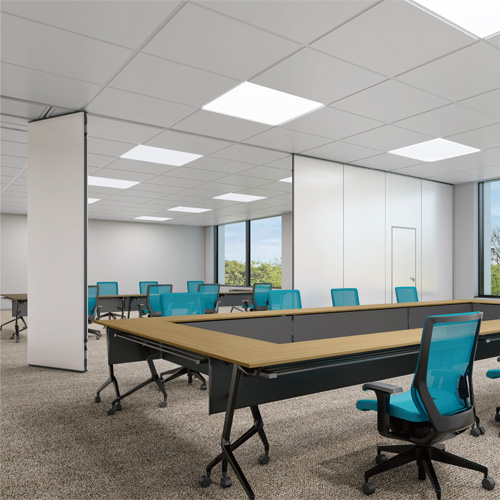

スライディングウォール遮音エッジレスタイプSS-65EL

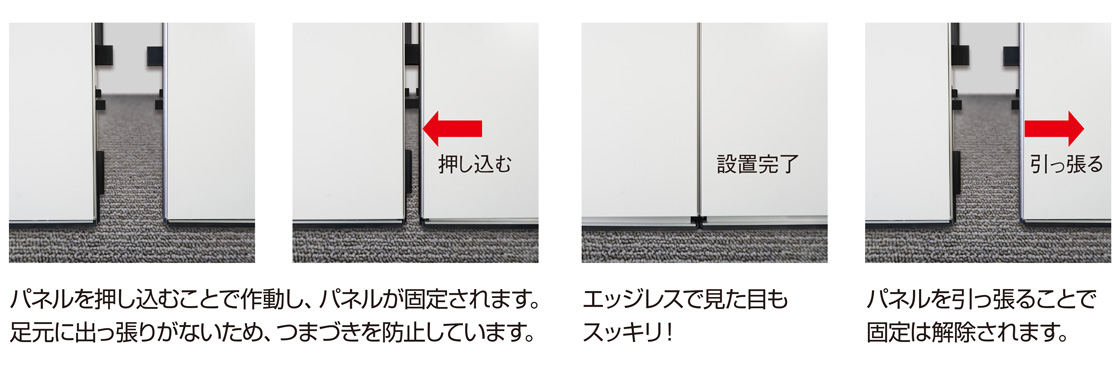

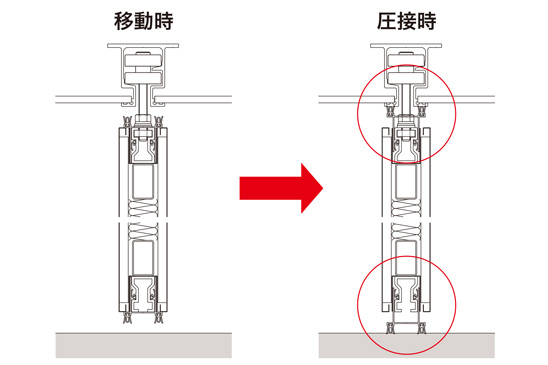

パネルを押すだけの簡単操作で、天井と床に圧接固定できる【ワンタッチ圧接式】を採用。1枚1枚回転ハンドルで固定する必要がなく、操作性が大幅に向上しました。パネルにエッジがなくスッキリしたデザインです。

ワンタッチ圧接式で設置が簡単

エッジレスで見た目スッキリ

パネル正面からエッジが見えないため、スッキリとしたデザインで会議室、学校、集会場などにフィットします。

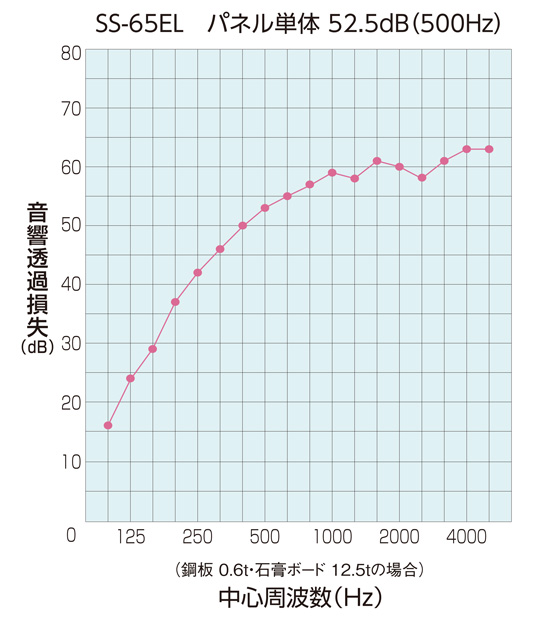

透過損失試験データ(音響透過損失測定表)

パネル単体遮音性は52.5dBです。現行品の49.0dBより遮音性能が向上しました。
※実験室でのデータと現場では諸々の条件により異なることがありますのでご注意ください。

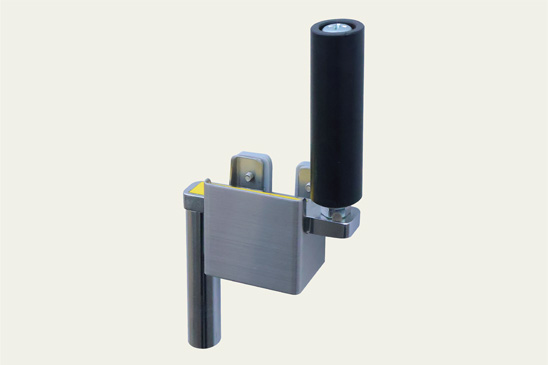

回転ハンドル収納部品(オプション)

マグネットでパネルに貼りつける回転ハンドル収納ホルダーです。回転ハンドルを別の場所に保管する必要がなく、紛失防止にもなります。

仕様

製作可能寸法

●パネル幅
最小:先頭パネル・標準パネル・シールド前パネル 700mm
   シールドパネル 800mm
   潜戸パネル 1180mm
最大:1180mm

●パネル高
最小:先頭パネル・標準パネル・シールド前パネル・シールドパネル 200mm
   潜戸パネル 2500mm
最大:3000mm

パネル厚

68mm

パネル重量

42kg/㎡

芯材(遮音材)

グラスウール(32kg/㎡)

召合せ框

アルミニウム合金押出形材

ハンガーレール

アルミニウム合金押出形材

ランナー

樹脂ランナー

表面材カラー鋼板(標準色)

※オーダー指定色による塗装も可能です。

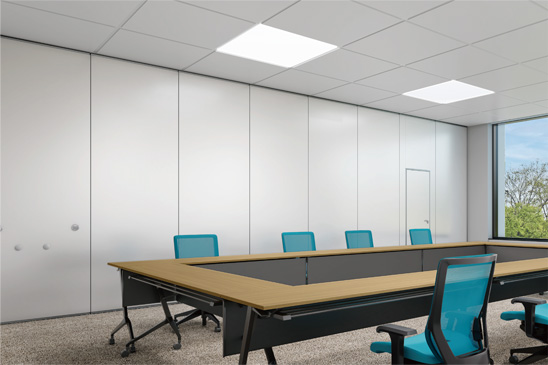

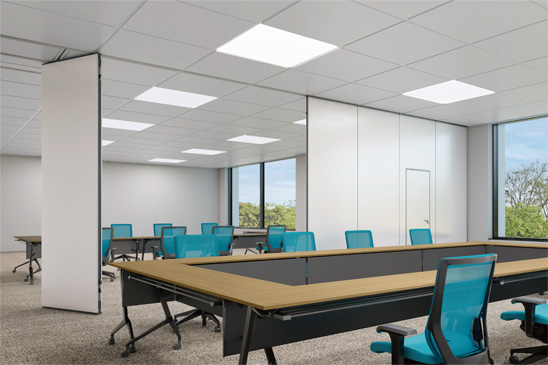

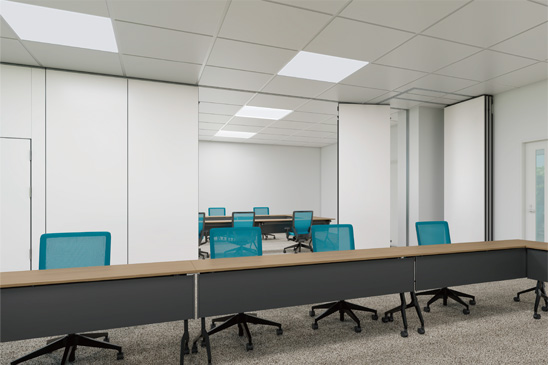

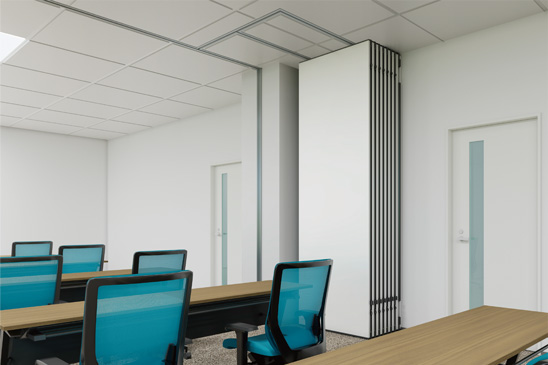

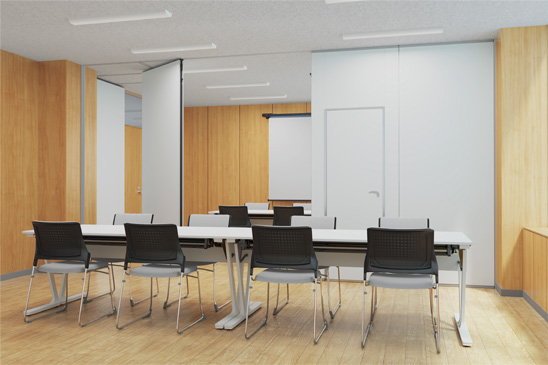

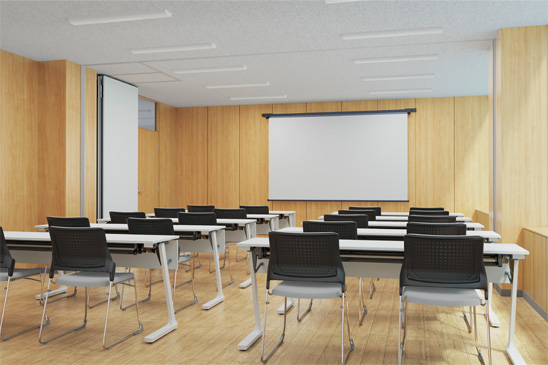

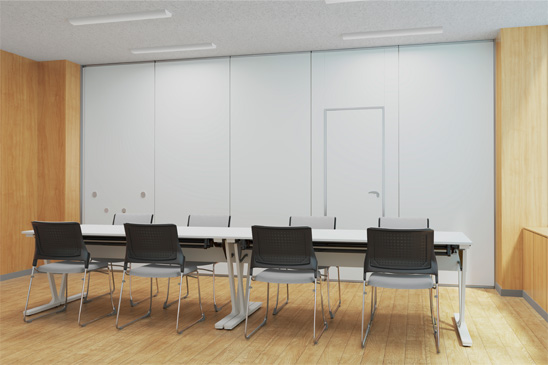

施工例
