近年大型化する台風・強風対策として風速75m/s(耐風圧強度(負圧)1600Pa)に耐えることができるマドマスター・ウインドブロックシリーズです。飛来物対策の耐衝撃試験、強風対策の耐風圧試験を実施し有効性を検証しました。

台風が強大化!発生回数も増加傾向

近年、地球温暖化などの影響により、日本の気候が変わってきています。猛暑やゲリラ豪雨などの自然災害が頻発し、台風がより強大化しています。台風の発生回数も増加傾向。進路も変化して、上陸回数も増え、日本各地で多くの被害が発生。未曾有の異常気象に対して、早急な対策が必要です!

台風・強風から窓シャッターで住まいを守る

マドマスター・ウインドブロックシリーズ 再生画像

台風などの強風による被害は、飛来物によるものが多数を占めます。風速20m/sで、屋根瓦や看板などが飛来。そのような飛来物が家の開口部である窓を破壊すると、住まいに甚大な被害をもたらす可能性があるのです。窓ガラスが割れると破片が飛散して危険なだけでなく、吹き込んだ風雨で室内が損傷。さらに強い風で室内に圧力がかかると、屋根が吹き飛ぶというリスクも。飛来物から窓を守ることが重要になります。
飛来物対策の耐衝撃試験、強風対策の耐風圧試験を実施し有効性を検証しています。

耐衝撃試験で飛来物対策を検証しました

文化シヤッターは日本の民間企業として最初に窓シャッターの飛来物よけの性能を確認するための耐衝撃性試験をASTM(アメリカ材料試験協会)規格で行いました。加撃体射出装置(エアーキャノン)を用い、窓サッシの外障子中央に当たる位置に加撃体(2×4材、2kg)を時速約44kmで衝突させました。
スラット表面にへこみが生じましたが、スラットはガイドレールから抜けることはなく、サッシのガラス破損もありませんでした。 この結果、試験体であるマドマスターワイドは飛来物の衝撃から窓を防御する建築部品として有効であることが確認されました。

耐衝撃試験の条件設定

試験場所

日本建築総合試験所

試験体

マドマスターワイド 先付
●W9尺サイズ
シャッター開口W=2527mm × H=2103mm
●W6尺サイズ
シャッター開口W=1617mm × H=2103mm
●ガラスの種類
フロートガラス

試験規格

ASTM_E1996※
加撃体:2×4材、2kg
衝突速度:約44km/h(12.2m/s)
※ASTM_E1996はハリケーン等を想定したアメリカ国内での規格です。

加撃体衝突位置

窓サッシの外障子中央

試験機器

加撃体射出装置(エアーキャノン)

耐風圧試験で強風対策を検証しました

負圧とは製品を引っ張る力のことを指します。家を回り込むようにしてできた風圧により製品がたわみ、レールからスラットが外れてしまうことを防ぎます。
宅外に向けて風が抜ける状況を作り、レールからスラットが外れないか測定しました。1600Paの負圧でも窓シャッターが外れることなく、測定試験後も問題なく開閉。強風にも有効であることが確認されました。
※窓シャッターの機種、大きさにより耐風圧強度は異なります。

耐風圧試験の条件設定

試験場所

文化シヤッター ライフイン環境防災研究所

試験体

マドマスターリード
● シャッター開口W=1700mm × H=2655mm

試験条件

JIS A 1515建具の耐風圧性能

試験機器

動風圧試験機

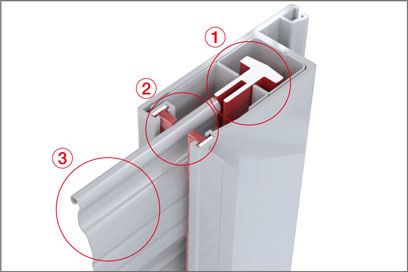

スラット構造

①スラットフック
強風時にスラットがガイドレールから外れないよう「スラットフック」 を全機種に標準装備しています。
②消音帯
特殊形状の消音帯は風でシャッターがバタつく音を軽減します。
③スラットカーテン
スラットカーテンは強風時も連結部のガタつきを抑える構造です。 また円滑で水溜まりができにくく、窓シャッターを開け閉めする際 の水滴飛散を低減します。

ウインドブロックシリーズ

機種、大きさにより耐風圧強度は異なります。詳細はカタログでご確認ください。

マドマスタータップ2
スタンダードモデル

・耐風圧強度(負圧)1200Pa
 (風圧換算65m/s)
・地上4階以下
・電動/手動
・スチールスラット

マドマスタータップ2
パンチングモデル

・耐風圧強度(負圧)1200Pa
 (風圧換算65m/s)
・地上4階以下
・電動/手動
・パンチング孔で通気

マドマスタータップ2
防火設備

・耐風圧強度(負圧)1600Pa
 (風圧換算75m/s)
・地上8階以下
・電動/手動
・大臣認定品の防火設備

マドマスターリード
スタンダードモデル

・耐風圧強度(負圧)1600Pa
 (風圧換算75m/s)
・地上8階以下
・電動/手動
・スチールスラット

マドマスターリード
パンチングモデル

・耐風圧強度(負圧)1600Pa
 (風圧換算75m/s)
・地上8階以下
・電動/手動
・パンチング孔で通気

マドマスターワイド
換気・採光モデル

・耐風圧強度(負圧)1400Pa
 (風圧換算70m/s)
・地上6階以下
・電動
・ワイド間口に対応
