マドマスタータップ2<パンチングモデル>

マドマスタータップ2(木造/RC造/ALC造・後付)マドマスタータップ2<パンチングモデル>

●台風・強風に強い耐風圧強度1200Pa(負圧)を確保
●パンチング孔から通風・採光が可能なモデル
●リフォームに最適な後付専用
●木造住宅用(ALC住宅、RC住宅への後付にも対応)
●シャッター枠の出幅を抑え、後付を感じさせない外観
●電動と手動がお選びいただけます

今すぐ価格がわかる 見積りシミュレーションはこちら(文化シヤッター 公式オンラインショップ)今すぐ価格がわかる 見積りシミュレーションはこちら(文化シヤッター 公式オンラインショップ)

台風・強風に耐えるマドマスター・ウインドブロックシリーズです

近年大型化する台風・強風対策として風速65m/sに相当する耐風圧強度1200Pa(負圧)を確保したマドマスター・ウインドブロックシリーズです。飛来物対策の耐衝撃試験、強風対策の耐風圧試験を実施し有効性を検証しています。

詳細はこちらでご覧ください。

スマートフォン操作

家の外にいてもスマートフォンで開閉。閉め忘れや、急な天気の変化でも安心です。 専用アプリでスマートフォンがリモコンに早変わり。HEMS連携、スマートスピーカー連携でますます便利になります。
●スマートタイプとは、マドマスターシリーズ各機種の操作タイプとしてラインアップしています
●お手持ちのスマートフォンで窓シャッターをラクラク操作
●外出先からも操作できるようになりました
●HEMSとの連携で、他の家電製品とまとめて操作
●スマートスピーカーとの連携で、呼びかけ操作も

詳細はこちらでご覧ください。

サッシ枠の最大出寸法43mmまで対応可能

マドマスタータップ2は、取付可能なサッシ枠の最大出寸法が、従来の26mm から43mm まで拡大。より多くのサッシに対応できるようになりました。

通風・採光機能

シャッターのスラット部分にあらかじめ設けられているパンチング孔から通風・採光できます。シャッター下部にパンチング孔のスラットを配置します。

カラーバリエーション

ブロンズ〔B1〕

ビューブラウン〔B3〕

シェイクブラウン〔B4〕

ブラック〔T3〕

ホワイト〔W1〕

ホワイト〔W2〕

ステンカラー〔U4〕

シルバー〔S4〕

障害物感知装置

障害物感知装置はシャッター降下中、幅木下部に障害物がはさまれると、シャッターが停止あるいは反転上昇するシステムです。万一の事故に備えた、ご家庭にやさしい設計です。 電源は、窓シャッターを動かすための電源から供給されています。電池などを使用していないので、電池切れで作動しないなどの心配がなく、また電池交換の手間や費用も不要です。

学習機能付き開閉機で障害物感知装置の感度向上

窓シャッターの降下中に、万一障害物をはさんだ時には、反転または停止させる感知感度を適切に保てるよう学習機能付き開閉機を採用。開閉動作を常に監視、学習し、最適な感度に自己制御します。

停電時は手動で操作

停電時でも全閉しているシャッターは幅木錠によって施錠されています。万が一シャッターを開けたい場合は、手動に切替えて操作することも可能です。

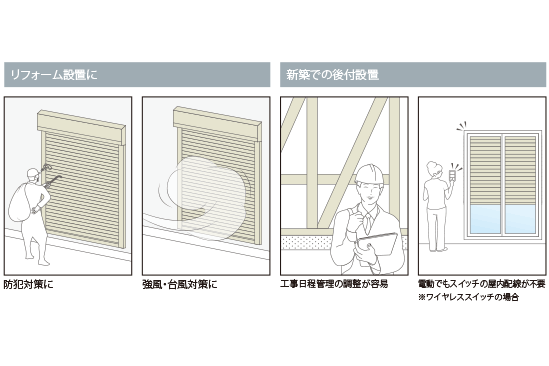

後付対応

リフォームや新築の後付設置にもフレキシブルに対応

「入隅で外枠取付のスペースがない」「ボックス取付スペースが十分に確保できない」「サッシの出幅が大きくて取付できない」・・・そんな時も対応する取付け用部材※をご用意しています。

※詳細は営業担当までご相談ください。
※状況やスペースの制約によっては
 取付けられない場合があります。
※連窓は対応できません。

対象となる開口部について

●住宅用サッシのある開口部(一部サッシを除く)サッシの出寸法許容値は(網戸を含め)26mmまでです。
※外付サッシ対応取付け用部材使用時は75mmまでボックス省スペース対応、取付け用部材使用時は34mmまで
●設置可能な階数は以下の通り
 単窓:3階以下
 連窓(W≦4m):2階以下
 連窓(W>4m):1階のみ

出幅を抑えた枠構造

掃き出し窓に取付ける場合、"またぎやすさ"を考慮し、外壁面からの枠の出幅を約10cmに抑えました。

コーキングポケット

ボックスの上部に「コーキングポケット」を設けることでシーリングしやすくなっています。

露出配線仕様をラインアップ

電動タイプは外部コンセントがある場合、差し込むだけでOK。 壁に配線穴を開けることなく施工できるワイヤレスタイプの露出配線仕様をラインアップ。

※マドマスタータップ2スマートタイプ、ワイヤレスタイプ(BA除く)

ねじの外部露出無し

先付タイプをそのまま後付すると外枠固定ねじが外部に露出してしまいます。レール内部を固定するため、ねじの外部露出がありません。

施工とメンテナンス

電動タイプも簡単な初期設定

施工した時に行う初期設定は全閉後にスイッチを押す簡単設定です。施工からお引き渡しまでに日数が経っても設定は保持されています。

壁スイッチの設定は左右どちらでも

壁スイッチまでの配線ケーブルは窓の左右どちらでも設置できる長さにしています(単窓の場合)。少し離れた所に設置する場合は、交換用ケーブルもあります。標準装備している配線ケーブルはシャッター開口W≦2000の時、シャッター本体より約4m。シャッター開口W>2000の時、シャッター本体より約6mです。

メンテナンスが容易な外装モーターを採用

メンテナンス性を考慮し、外装モーターを採用。万一のトラブルや点検の際にシャッターを外すことなくメンテナンスができます。

ワイヤレス押しボタンスイッチは壁穴不要、リフォームに最適

ワイヤレス押しボタンスイッチはスイッチの配線工事が不要なため、壁に穴を開ける必要がありません。新築時はもちろん、リフォームに最適です。

安心の責任施工体制

文化シャッターでは電動・手動などの製品タイプを問わず、窓シャッターの取付け工事は、当社専属の工事員による責任施工が可能です。当社の責任のもとでプロフェッショナルな工事員が担当しますので、安心してお任せください。

操作タイプ

スマート

ワイヤレススイッチとセレコネクト2(スマートフォン操作)に対応

ワイヤレス

ワイヤレススイッチ
セレコネクト2(スマートフォン操作)は対応しません。

有線

有線スイッチ
ワイヤレススイッチには対応しません。

手動

ワイドレバー:解錠用の操作レバーが幅木に沿って開口幅全体についている
内錠(標準):室内側から操作する標準レバー
外錠:幅木錠は室外から専用キーを使って施解錠することができる

性能

使用条件

屋外用・後付(外壁仕上後に取付)

使用対象

木造在来工法、2×4工法
単窓:W698〜1700mmは地上4階以下
   W1701〜2930mmは地上3階以下
連窓:地上2階以下(連窓でW4000mmを超える場合は1階のみ)

適応サッシ

内付、半外付、外付、2×4

設計範囲

■電動
単窓:W698~2930mm、H376〜2633mm
連窓:W1540~6004mm、H376〜2633mm
■手動
単窓:W698~2930mm、H376〜2608mm
連窓:W1540~6004mm、H376〜2608mm
詳細はカタログをご覧ください。

耐風圧性能

単窓:(W698〜1700)1200Pa(負圧)地上4階以下
   (W1701〜2930)800Pa(負圧)地上3階以下
連窓:(W≦4000)600Pa(負圧)地上2階以下
   (W>4000)400Pa(負圧)1階のみ

取付可能地域

周囲温度 -10℃~+40℃(凍結を除く)
周囲湿度 RH80%以下
周囲環境 粉塵、有害ガス、結露、凍結のないこと

部材仕様

スラット

カラー鋼板

パンチングスラット

アルミニウム合金押出形材

シャッターケース

ケース材:カラー鋼板
化粧キャップ:AES樹脂

外枠、ガイドレール、 下枠、幅木

アルミニウム合金押出形材

モータ

使用電圧…AC100V(50/60Hz)
消費電力…35W
定格出力…12W
※モータは外観右側になります。

ワイヤレス押しボタン スイッチ

使用電池…コイン形リチウム電池
CR2450型×1個
到達距離…10m
