防熱扉クールキーパー凍線防（トウセンボウ）

文化シヤッターが新たに開発した“木材補強ゼロ”“ケーブル露出ゼロ”といった新常識の防熱扉です。温度調整が必要な倉庫、工場において、温度管理・衛生管理に貢献します。

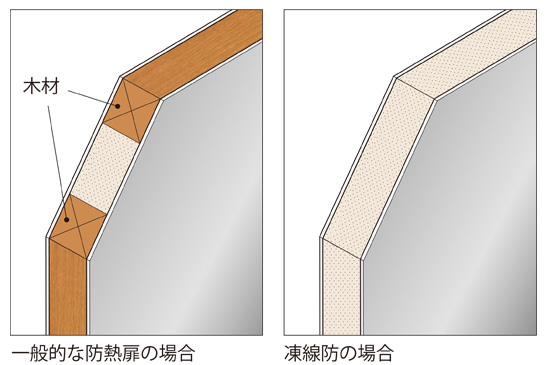

扉四方の木材補強をなくし、発泡ウレタンの接着力で扉本体の強度を維持し、扉の軽量化を実現しました。木材を使用していないため、毎日の清掃・洗浄による内部木材の腐敗や雑菌の繁殖を防ぎます。

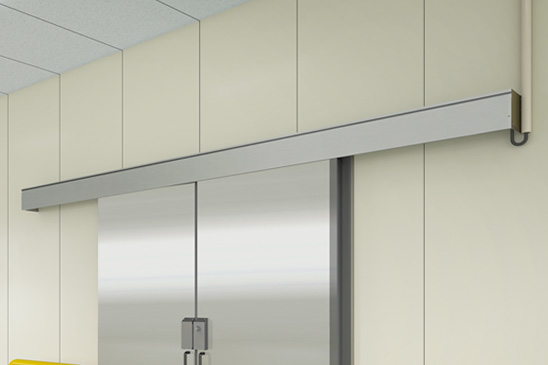

駆動部全体にカバー（無目）を取り付けました。業界初（2025年9月時点）となるモータ、ケーブル、制御装置をカバー（無目）内へ収納し、スッキリとした意匠を実現しました。また戸車部はアルミレール+樹脂コマを採用し、さびを発生させず衛生的です。

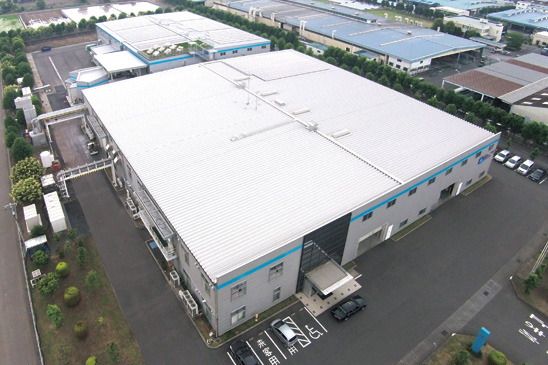

当社ライフイン環境防災研究所にて、断熱・結露対策など実際の使用環境を想定した各性能試験を実施しています。
〈実施試験〉
・結露試験　
・手動操作耐久試験
・耐衝撃性試験など

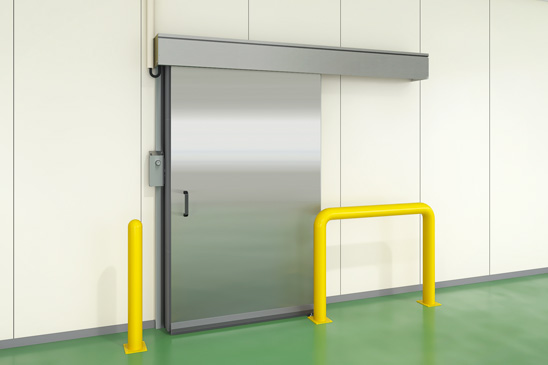

●電動・手動に対応します。
●モータ、ケーブル、制御盤がカバーから露出しません。

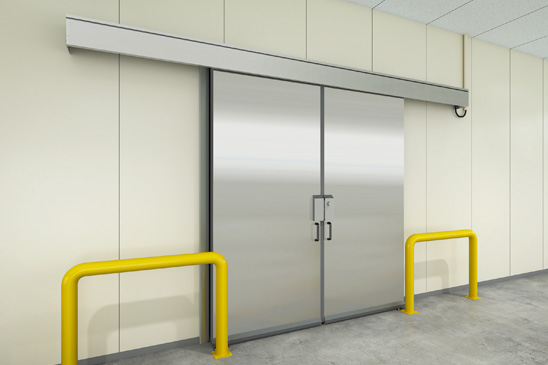

●電動・手動に対応します。
●モータ、ケーブル、制御盤がカバーから露出しません。

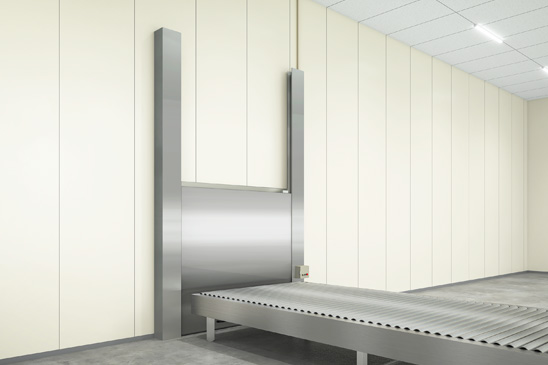

●コンベアラインに設置可能な上下タイプです。
●モータ、制御盤が下部に配置しており高所作業になりません。

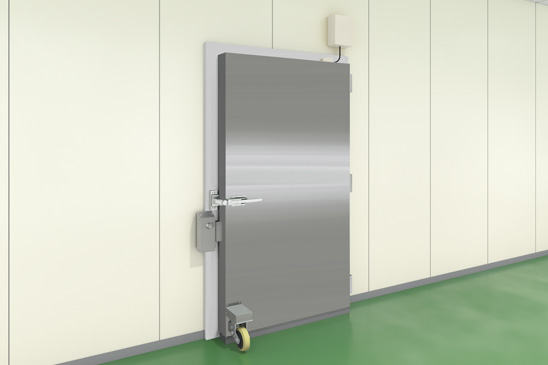

●片開き最小有効W750mmから製作可能です。
●両開きなら最大有効W3600mmまでカバーします。
※設計範囲によって金物の形状が異なります。

設計範囲: ●引戸（片引き）
　扉厚50mm：有効開口W750～2000、有効開口Ｈ1800～3000
　扉厚100mm：有効開口W750～2000、有効開口Ｈ1800～4000
●引戸（引分け）
　扉厚50mm：有効開口W1500～4000、有効開口Ｈ1800～3000
　扉厚100mm：有効開口W1500～4000、有効開口Ｈ1800～4000
●半自動引戸（片引き）
　扉厚50mm：有効開口W750～1200、有効開口Ｈ1800～2000
●電動上下扉
　扉厚50mm：有効開口W800～2000、有効開口Ｈ800～2800
　扉厚100mm：有効開口W800～2000、有効開口Ｈ800〜2800
●手動上下扉
　扉厚50mm：有効開口W800～1200、有効開口Ｈ800～1200
　扉厚100mm：有効開口W800～1200、有効開口Ｈ800～1200
●片開き戸
　扉厚50mm：有効開口W750～1800、有効開口Ｈ1800～3000
　扉厚100mm：有効開口W750～1800、有効開口Ｈ1800～4000
●両開き戸
　扉厚50mm：有効開口W1500～3600、有効開口Ｈ1800～3000
　扉厚100mm：有効開口W1500～3600、有効開口Ｈ1800～4000

扉厚: ●0~+15℃：50mm／100mm
　　　　　　　　半自動引戸（片引き）は50mmのみ
●－35～－1℃：100mm
　　　　　　　　半自動引戸（片引き）は対応しません

ヒーター: 0～+15℃：30Wヒーター
－25～－1℃：60Wヒーター ※
－35～－26℃：120Wヒーター ※
※製品のサイズ、温度帯によっては200Vが必要な場合もございます。

開閉速度（電動のみ参考値）: ●引戸：戸重量150kg以下340mm/s、戸重量150kg越え180mm/s
●上下扉：戸重量150kg以下230mm/s、戸重量150kg越え165mm/s
