耐熱ガラス入り特定防火設備耐熱強化ガラス入り特定防火設備｜エリファイトクリア

安全性とクリアな視界・透明度を実現したガラス入り特定防火設備。新たに国土交通大臣認定を取得して屋内タイプ・屋外タイプをラインアップしています。

特長・仕様

デジタルカタログ

特長

高い防火性能
耐熱ガラス入り特定防火設備として、延焼や類焼を食い止める、高い防火性能を発揮します。それぞれ国土交通大臣の認定を取得しており、安心してお選びいただけます。
枠バリエーション
「標準枠」に加えて高い意匠性をご要望される建築物に向けて、枠の見えない「つぶし枠」、見えがかりがシャープな「フラットバー枠」を取り揃えています。
多彩で自在なデザイン
基本パターンとして、片開き、親子開き、FIXなど、多彩なバリエーションに対応します。開放的ですっきりとしたデザインが可能です。

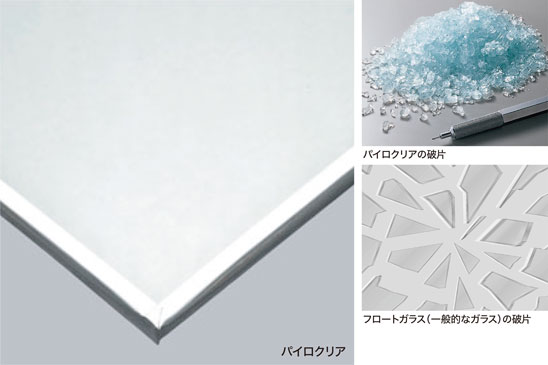

破損に強く火炎を遮断する耐熱強化ガラス「パイロクリア」を採用

●特殊な周辺研磨処理と超強化処理によって、火災時には破損せず、火災を遮断します。
●網のないクリアな外観と自然な色調が得られます。
●超強化処理により、フロート板ガラスの6倍以上、強化ガラスの2倍以上の強度を実現しました。
●万一、破損しても、破片は粒状になる安全ガラスのため、日常の人体衝突に対しても安全です。
※ガラス破損に対して特に安全性が求められる場所にガラス入りの開き戸やFIXを設置する場合は、飛散防止フィルムの貼付を推奨しております。

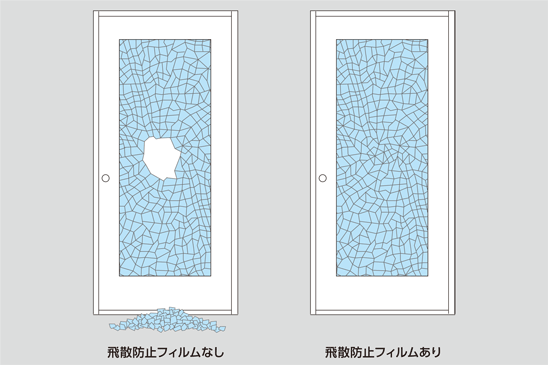

飛散防止フィルムで飛び散りなど二次災害を防止

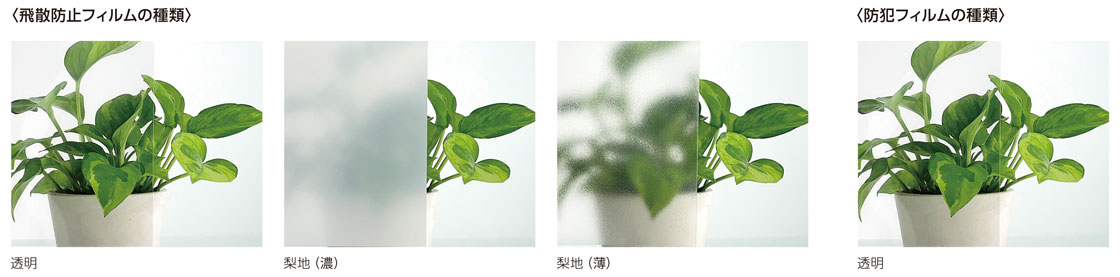

ガラスにフィルムを貼ることで破損時の飛び散り、怪我のリスクといった二次災害を防止します。エリファイトクリアでは、飛散防止フィルム、防犯フィルム貼りで国土交通大臣認定を取得しています。
※フィルムを貼る場合は飛散防止フィルムまたは防犯フィルムのどちらか1種類になります。
※貼付面は屋内タイプはどちらか片面、屋外タイプは屋内側に貼付が可能です。

溶接に代わるドア枠無溶接工法＜スマートアンカー＞

エリファイトクリアは、ドア枠無溶接工法＜スマートアンカー＞に対応しています。
ドア枠の施工時に溶接を行わず、金具で壁に取り付ける独自の工法で、従来の無溶接工法の課題を解決、安全かつスピーディーな施工を可能にした「新スタンダード無溶接工法」です。

●作業に火を用いないため、建設工事中の火災リスクが減ります。
●作業員1人で作業完了できるため、スムーズな施工ができることから、お客様への安定供給が可能になります。
●金具は奥行き方向±8mm、左右方向±10mmの調整が可能のため、マンションなどの改修工事でも、既存のドア枠やドアの幅を変えずに対応が可能です。

詳細はこちらでご覧ください。

国土交通大臣認定

国土交通大臣認定を取得しています。下記より認定書をダウンロードできます。
■ビル建材大臣認定一覧

片開き: EA-0501-1(2)

欄間付片開き: EA-0501-1(1)

親子・両開き（子扉框）: EA-0500-1

欄間付親子・両開き（子扉框）: EA-0498-1

親子・両開き（子扉フラッシュ）: EA-0499-1(2)

欄間付親子・両開き（子扉フラッシュ）: EA-0499-1(1)

FIX: EA-0492-1

扉バリエーション

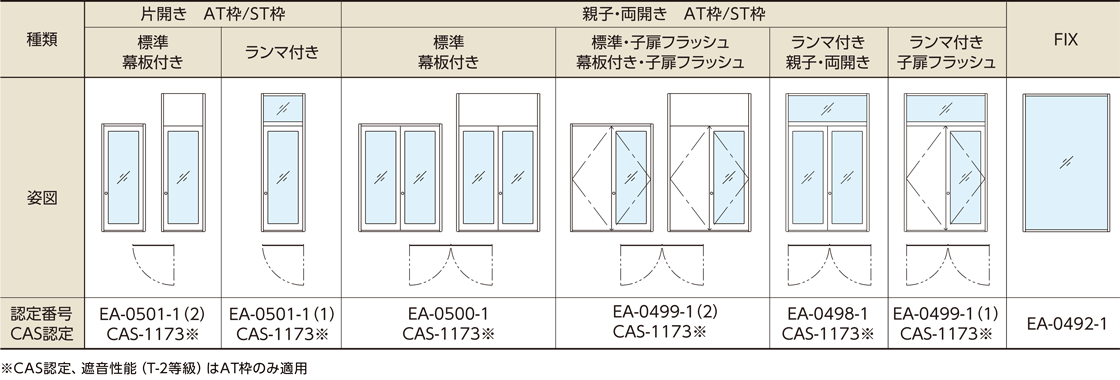

屋内タイプ

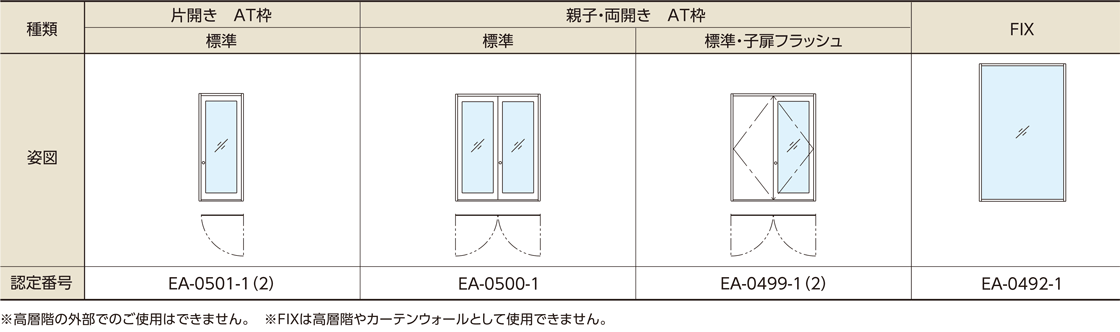

屋外タイプ

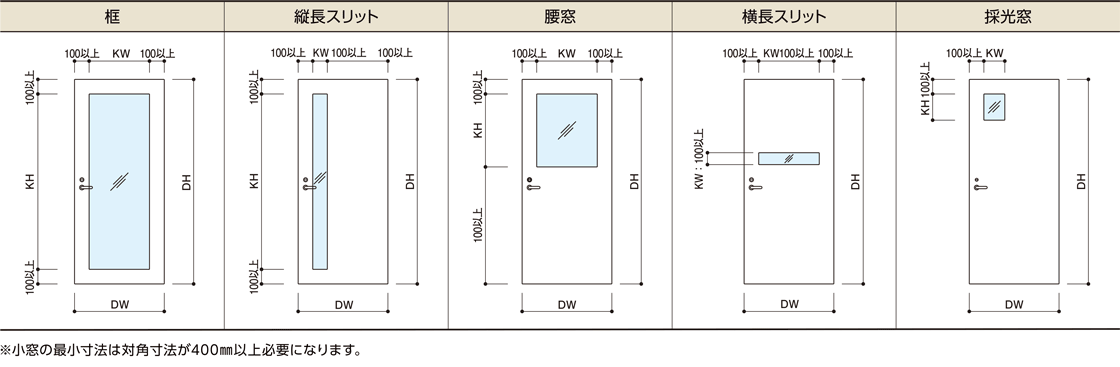

小窓バリエーション

仕様

設計範囲: 片開き：W750〜1050、H1500〜2400
親子・両開き：W850〜2000、H1500〜2400
FIX：W150〜2000、H150〜3000
詳細はカタログをご覧ください。

上枠・たて枠・押縁: 溶融亜鉛めっき鋼板t1.6

沓摺: ステンレス鋼板t1.5

扉（表面材・框・押縁）: 溶融亜鉛めっき鋼板t1.6

力骨: 溶融亜鉛めっき鋼板t2.3

中骨: 溶融亜鉛めっき鋼板t1.6

ガラス: 耐熱強化ガラスt8.0

飛散防止フィルム・防犯フィルム（オプション）: ・フィルムは片面に限ります。
・飛散防止フィルムと防犯フィルムを同時に貼ることはできません。
・当社指定のフィルムに限ります。

付属部品: 錠前、ドアクローザ、落し金物(親子・両開き用）、気密ゴム（AT枠用）
